پروڈکٹ کی معلومات
روٹ-سائیڈ پروڈکٹ پوزیشننگ
فضائی فائبر کے راستوں کے لیے ان لائن اسپلائس پوائنٹ
اس بندش کا استعمال اس وقت کریں جب کیبل کے راستے کو محفوظ جوائنٹ، برانچ کی تیاری یا ریزرو ٹرے کی گنجائش کی ضرورت ہو، لیکن سائٹ کو اڈاپٹر پورٹس کے ساتھ مکمل فائبر ڈسٹری بیوشن باکس کی ضرورت نہیں ہے۔
ہاؤسنگ فارمیٹ اسپلائس ایریا کو سیل بند شیل کے اندر رکھتا ہے جب کہ راستے کے تسلسل کے لیے بندش کے اختتام پر کیبل انٹری اور ایگزٹ پوزیشنز کو گروپ کیا جاتا ہے۔
تکنیکی ریکارڈ
| پروڈکٹ کا نام | افقی فائبر آپٹک اسپلائس بندش |
|---|---|
| ماڈل | GL027 |
| بندش کا ڈھانچہ | ان لائن / افقی قسم |
| پرائمری فنکشن | فائبر سپلیسنگ اور آپٹیکل کیبل پروٹیکشن |
| ہاؤسنگ میٹریل | پی پی پلاسٹک |
| سگ ماہی کا طریقہ | کور اور نیچے کے درمیان سلیکون سگ ماہی گاسکیٹ |
| کیبل پورٹس | 6 کیبل پورٹس، 3 ان اور 3 آؤٹ کے طور پر ترتیب دی گئی ہیں۔ |
| پورٹ قطر کا حوالہ | 4 پی سیز Φ8 ملی میٹر اور 2 پی سیز Φ13 ملی میٹر |
| اسپلائس ٹرے کی گنجائش | زیادہ سے زیادہ 4 پی سیز اسپلائس ٹرے۔ |
| صلاحیت فی ٹرے | 24 ریشے فی ٹرے |
| کل سپلائس کی گنجائش | 96 ریشے تک |
| طاقت رکن فکسنگ | کیبل مضبوط کور فکسنگ حصوں پر مشتمل ہے |
| پروٹیکشن گریڈ | IP65، ڈسٹ-پروف اور واٹر پروف |
| درخواست کا نوٹ | آؤٹ ڈور ایریل ہینگ ایپلی کیشن |
| طول و عرض کا حوالہ | ڈرائنگ لیبل کے مطابق 330 × 183 × 115.5 ملی میٹر |
ہاؤسنگ لے آؤٹ اور ڈائمینشن ڈرائنگ
ڈرائنگ سائیڈ، ٹاپ اور اینڈ ویوز سے بندش کو پیش کرتی ہے۔ فیلڈ کی تنصیب سے پہلے فضائی جگہ، ماؤنٹنگ کلیئرنس اور کیبل بینڈ الاؤنس چیک کرتے وقت نشان زدہ جہتیں کارآمد ہوتی ہیں۔
- مجموعی طور پر لمبائی 330 ملی میٹر دکھائی گئی ہے۔
- اختتام-دیکھنے کی اونچائی 183 ملی میٹر کے طور پر دکھائی گئی ہے۔
- سائیڈ-دیکھنے کی اونچائی 115.5 ملی میٹر کے طور پر دکھائی گئی ہے۔
- اختتام-چہرے کا لے آؤٹ تین کیبل انٹری پوزیشنز کو ظاہر کرتا ہے۔
OSP کا مسئلہ یہ حل کرتا ہے۔
راستے کا تسلسل
3-in/3-out پورٹ پلان تکنیکی ماہرین کو بندش کے انداز کو تبدیل کیے بغیر فضائی راستے کے ساتھ آنے والی، باہر جانے والی اور اضافی کیبل کی سمتوں کا انتظام کرنے میں مدد کرتا ہے۔
ٹرے کی توسیع
بندش کو چار اسپلائس ٹرے کے ساتھ ترتیب دیا جا سکتا ہے، جس سے بعد میں فائبر کی گنتی یا اسٹیجڈ نیٹ ورک کے کام کے لیے جگہ محفوظ کرنا آسان ہو جاتا ہے۔
کیبل کور فکسنگ
مضبوطی-ممبر فکسنگ پوائنٹس کیبل کور کو میکانکی طور پر تھامے رکھتے ہیں لہذا اسپلائس ٹرے کو انسٹالیشن کے بوجھ-حصہ کے طور پر استعمال نہیں کیا جاتا ہے۔
کیبل پورٹ اور ٹرے کی منصوبہ بندی
- 1راستہ تفویض کریں۔
فیصلہ کریں کہ مین کیبل ان، مین کیبل آؤٹ، برانچ کیبل یا اسٹینڈ بائی کیبل کے لیے کون سی پورٹس استعمال کی جاتی ہیں۔ - 2کیبل قطر سے میچ کریں۔
فیلڈ کیبل کی مطابقت کی جانچ کرتے وقت درج کردہ Φ8 mm اور Φ13 mm کیبل پورٹ حوالہ جات استعمال کریں۔ - 3مضبوط کور کو درست کریں۔
ڈھیلے ریشوں کو ٹرے کے علاقے میں روٹ کرنے سے پہلے کیبل کور کو محفوظ کریں۔ - 4سرکٹ کے ذریعہ ٹرے لوڈ کریں۔
بعد میں دیکھ بھال کی غلطیوں کو کم کرنے کے لیے راستے، کیبل کی سمت یا کسٹمر ہینڈ آف کے ذریعے ریشوں کو الگ کریں۔ - 5گسکیٹ لائن کی حفاظت کریں۔
ہاؤسنگ کو بند کرنے سے پہلے کور اور نیچے کی سگ ماہی کی سطح کو صاف رکھیں۔ - 6اسپلائس نقشہ کو ریکارڈ کریں۔
دستاویزات کے حوالے کرنے کے لیے ٹرے نمبر، فائبر کلر کی ترتیب اور کیبل کی سمت کو نشان زد کریں۔
اضافی مصنوعات کی عکاسی
بند ہاؤسنگ - اینگلڈ ویو
زاویہ دار بیرونی منظر جس میں ان لائن کلوزر باڈی، اختتامی کیبل پورٹ ایریا اور پسلیوں والی بلیک ہاؤسنگ دکھائی دیتی ہے۔
بند ہاؤسنگ - فرنٹ پروفائل
صفحہ گیلری کے استعمال کے لیے پروڈکٹ کا سیدھا منظر، افقی شیل کی شکل اور کور کی سطح دکھا رہا ہے۔
نیچے اور کیبل پورٹ سائیڈ
نیچے والے شیل، مضبوطی کی پوزیشن اور کیبل-انٹری سائیڈ لے آؤٹ کو چیک کرنے کے لیے حوالہ کا منظر۔

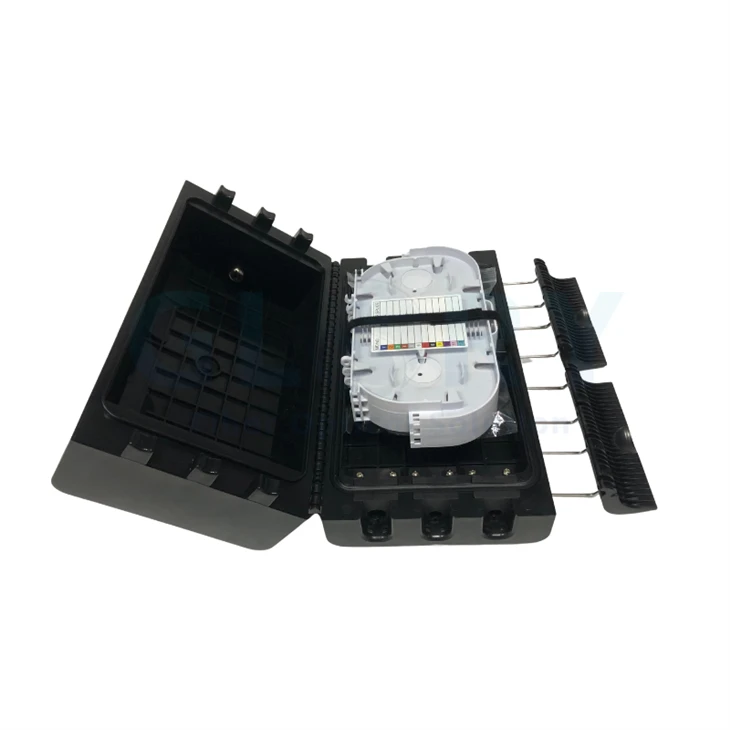

ٹرے لے آؤٹ کھولیں۔
کھلی بندش کا منظر اسپلائس ٹرے کی پوزیشن، کیبل فکسنگ ایریا اور ڈراپ ڈاؤن-کیبل مینجمنٹ کے پرزے دکھا رہا ہے۔
کھلی ہاؤسنگ - اینگلڈ لے آؤٹ
زاویہ والا کھلا منظر یہ دکھاتا ہے کہ کس طرح کور، ٹرے ایریا اور کیبل-ریٹینشن پارٹس شیل کے اندر بیٹھتے ہیں۔
لوازماتی کٹ کا حوالہ
فیلڈ انسٹالیشن ریفرنس کے لیے لوازمات کا سیٹ، بشمول کلیمپ، ٹائی، اسکرو اور سیلنگ-اسمبلی کے لیے فراہم کردہ متعلقہ پرزے۔
اس بندش کو ڈسٹری بیوشن باکس سے کیا مختلف بناتا ہے۔
عام استعمال کے معاملات
فیڈر کیبل جوائنٹ
ان حصوں کی حفاظت کرتا ہے جہاں مرمت، توسیع یا تعمیراتی ہینڈ آف کے بعد فیڈر کیبل کو راستے میں جاری رکھنا چاہیے۔
ایریل روٹ برانچ پوائنٹ
برانچ یا مستقبل کے کیبل راستوں کے لیے اضافی بندرگاہیں محفوظ کرتے ہوئے آنے والی اور جانے والی کیبل کی سمتوں کو سپورٹ کرتا ہے۔
ایف ٹی ٹی ایکس پلانٹ سیکشن کے باہر
رسائی کی تقسیم کے مقامات سے پہلے استعمال کیا جا سکتا ہے جب ریشوں کو کھیت میں منظم، کٹے ہوئے اور محفوظ کرنے کی ضرورت ہو۔
بحالی کی تبدیلی
پرانے ان لائن بندش کو تبدیل کرتے وقت مفید ہے اور پروجیکٹ کو واضح ٹرے کی گنجائش اور کیبل پورٹ حوالوں کے ساتھ کمپیکٹ ہاؤسنگ کی ضرورت ہے۔
فیلڈ انسٹالیشن کنٹرول پوائنٹس
| چوکی | فیلڈ کی وجہ | تجویز کردہ تصدیق |
|---|---|---|
| بندش واقفیت | غلط سمت بندی کیبل روٹنگ یا مستقبل تک رسائی کو مشکل بنا سکتی ہے۔ | بندش کو لٹکانے سے پہلے افتتاحی طرف اور راستے کی سمت کا منصوبہ بنائیں۔ |
| کیبل قطر | پورٹ کا سائز اصل باہر کیبل کے قطر سے مماثل ہونا چاہیے۔ | کیبل شیڈول کے ساتھ Φ8 mm اور Φ13 mm پورٹ کے استعمال کی تصدیق کریں۔ |
| طاقت کا رکن | مکینیکل بوجھ کو ننگے ریشوں یا اسپلائس آستینوں میں منتقل نہیں ہونا چاہیے۔ | فراہم کردہ فکسنگ حصوں کے ساتھ کیبل مضبوط کور کو درست کریں۔ |
| ٹرے لوڈ ہو رہی ہے۔ | مخلوط راستے کے ریشے خرابیوں کا سراغ لگانا سست بناتے ہیں۔ | کیبل کی سمت، فائبر گروپ یا تعمیراتی مرحلے کے مطابق ٹرے تفویض کریں۔ |
| مہر کی صفائی | گسکیٹ پر دھول یا ملبہ سگ ماہی کی وشوسنییتا کو کم کر سکتا ہے۔ | کور کو بند کرنے سے پہلے سلیکون گسکیٹ کے علاقے کا معائنہ کریں۔ |
| حوالے ریکارڈ | مستقبل کا کام درست اسپلائس میپنگ پر منحصر ہے۔ | ٹرے نمبر، فائبر کلر کوڈ اور کیبل پورٹ کی سمت ریکارڈ کریں۔ |
GL027 کے لیے RFQ کی معلومات
درست کوٹیشن کے لیے، کیبل کا قطر، فائبر کی گنتی، ٹرے کی مقدار، تنصیب کا طریقہ اور پروجیکٹ کا ماحول بھیجیں۔ یہ بندش کو منتخب کرنے سے گریز کرتا ہے جو فائبر کی گنتی کے مطابق ہو لیکن اصل کیبل کے راستے پر فٹ نہیں ہوتا ہے۔
| ماڈل | GL027 افقی فائبر آپٹک اسپلائس بندش |
|---|---|
| مطلوبہ مقدار | نمونہ چیک، روٹ مینٹیننس اسٹاک یا پروجیکٹ بیچ |
| فائبر کا شمار | اصل اسپلائس کی گنتی اور محفوظ فائبر کی گنتی |
| ٹرے کی ضرورت | اسپلائس ٹرے کی تعداد، ڈیٹا شیٹ کے مطابق 4 پی سیز تک |
| کیبل قطر | Φ8 ملی میٹر / Φ13 ملی میٹر پورٹ حوالوں کے خلاف کیبل OD کی تصدیق کریں۔ |
| درخواست | فضائی راستہ، فیڈر جوائنٹ، برانچ اسپلائس پوائنٹ یا FTTx پلانٹ سیکشن کے باہر |
| لوازمات | اگر ضرورت ہو تو اسپلائس آستین، بڑھتے ہوئے لوازمات، لیبلز اور پیکنگ کے طریقہ کی تصدیق کریں۔ |
اکثر پوچھے گئے سوالات
سوال: GL027 کس لیے استعمال ہوتا ہے؟
A: GL027 آپٹیکل فائبر سپلائینگ اور کیبل کے تحفظ کے لیے بیرونی ان لائن بندش کی شکل میں استعمال کیا جاتا ہے، خاص طور پر جہاں فضائی راستے کی تنصیب کی ضرورت ہوتی ہے۔
س: یہ بندش کتنے ریشوں کو سہارا دے سکتی ہے؟
A: درج کردہ زیادہ سے زیادہ 96 ریشے ہیں، جو کہ چار اسپلائس ٹرے اور 24 ریشے فی ٹرے پر مبنی ہیں۔
سوال: اس میں کتنے کیبل پورٹس ہیں؟
A: ڈیٹا شیٹ میں چھ کیبل پورٹس کی فہرست دی گئی ہے جو تین ان اور تین آؤٹ کے طور پر ترتیب دی گئی ہیں، بشمول چار Φ8 ملی میٹر پورٹس اور دو Φ13 ملی میٹر پورٹس۔
سوال: کیا یہ پنروک ہے؟
A: درج کردہ تحفظ کا درجہ IP65 ہے۔ ڈسٹ پروف اور واٹر پروف تحفظ کے لیے ڈیزائن کور اور نچلے خول کے درمیان سلیکون گسکیٹ کا استعمال کرتا ہے۔
سوال: کیا اسے فائبر ڈسٹری بیوشن باکس کے طور پر استعمال کیا جا سکتا ہے؟
A: اس کو بہتر طور پر تقسیم بند کرنے کے طور پر بیان کیا گیا ہے، نہ کہ سبسکرائبر-ڈسٹری بیوشن باکس کا سامنا کرنا۔ یہ ڈراپ کیبل سروس کے لیے اڈاپٹر پورٹس پیش کرنے کے بجائے کیبل جوائنٹس اور اسپلائس ٹرے کی حفاظت کرتا ہے۔
سوال: آرڈر کرنے سے پہلے کیا معلومات فراہم کی جانی چاہئے؟
A: کیبل کا قطر، فائبر کا شمار، راستے کی سمت، ٹرے کی مقدار، تنصیب کا طریقہ، مطلوبہ لوازمات اور پروجیکٹ کی مقدار فراہم کریں۔
