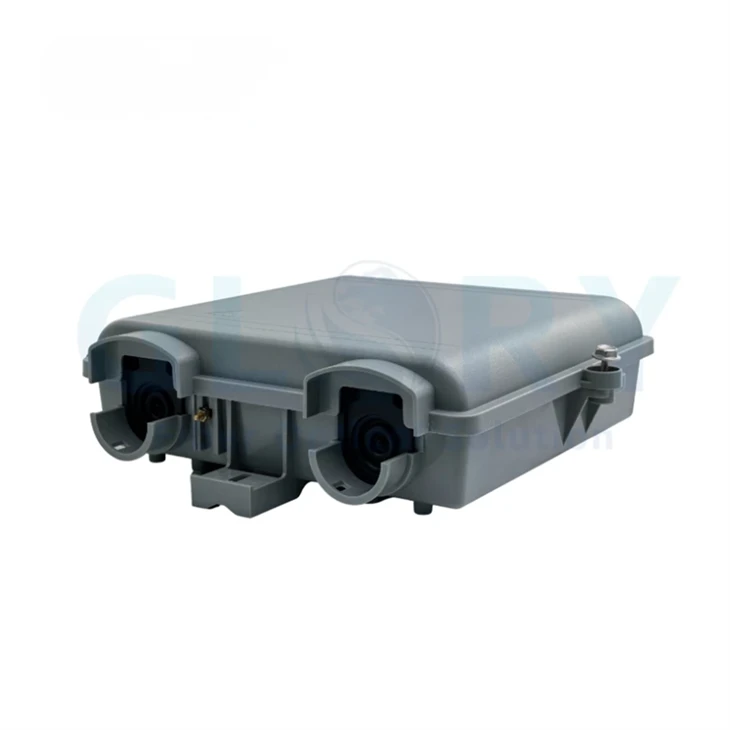

پروڈکٹ کی پوزیشننگ: آؤٹ ڈور FTTH ڈیمارکیشن باکس
دیاین آئی ڈی فائبر آپٹک ٹرمینل باکسآپٹیکل ڈسٹری بیوشن نیٹ ورک کے حتمی رسائی والے حصے کے لیے ڈیزائن کیا گیا ہے۔ ایک عام FTTH پروجیکٹ میں، باہر کی ڈراپ کیبل پہلے NID تک پہنچتی ہے، اور انڈور سائیڈ ONU، ONT، وال آؤٹ لیٹ یا کسٹمر ڈسٹری بیوشن پوائنٹ کی طرف جاری رہتی ہے۔
فائبر اسپلائسز یا کنیکٹر ہینڈ آف کو بے نقاب چھوڑنے کے بجائے، یہ انکلوژر فائبر روٹنگ، اسپلائس ٹرے پلیسمنٹ، اڈاپٹر کی تنصیب اور سروس-لوپ مینجمنٹ کے لیے ایک محفوظ مقام فراہم کرتا ہے۔ یہ تکنیکی ماہرین کو ایک صاف ذمہ داری کی حد کی وضاحت کرنے میں مدد کرتا ہے اور دیکھ بھال کرنے والی ٹیموں کو ایک عملی ٹیسٹ تک رسائی کا نقطہ فراہم کرتا ہے۔
پروجیکٹ کا بہترین-فٹ استعمال
- سنگل-فیملی FTTH سروس ہینڈ آف
- FTTB یا چھوٹی تجارتی عمارت کی حد بندی
- انڈور کیبلنگ سے پہلے آؤٹ ڈور ڈراپ کیبل کی منتقلی۔
- GPON یا XGS-PON فن تعمیر کا استعمال کرتے ہوئے ISP تک رسائی کے نیٹ ورکس
- دیوار-ماؤنٹڈ یا پول-ماؤنٹڈ فائبر رسائی پوائنٹس
تکنیکی وضاحتیں
| پروڈکٹ کا نام | این آئی ڈی فائبر آپٹک ٹرمینل باکس |
|---|---|
| پارٹ نمبر | GL-NID01-LGX |
| پروڈکٹ کیٹیگری | آؤٹ ڈور فائبر ٹرمینل باکس / فائبر آپٹک ٹرمینل باکس |
| طول و عرض | 251.22 × 261.26 × 75 ملی میٹر |
| رنگ | گہرا بھوری رنگ |
| ہاؤسنگ میٹریل | اے بی ایس پی سی |
| تحفظ کی سطح | آئی پی 65 |
| آپریٹنگ درجہ حرارت | -40 ڈگری سے +85 ڈگری |
| بندرگاہیں | 1 میں / 1 باہر |
| کیبل او ڈی رینج | گول کیبل: 3 ملی میٹر سے 16.2 ملی میٹر؛ فلیٹ کیبل: 2 ملی میٹر سے 4.5 × 8.1 ملی میٹر |
| اڈاپٹر / پینل کے اختیارات | پروجیکٹ BOM کے مطابق سمپلیکس ایس سی، ڈوپلیکس ایل سی یا ایم ٹی پی اڈاپٹر کنفیگریشن |
| زیادہ سے زیادہ انسٹال ٹرے نمبر | 1 ٹرے |
| شعلہ ریٹارڈنٹ کارکردگی | غیر-شعلہ ریٹارڈنٹ |
| UV ریٹیڈ | جی ہاں |
| چڑھنے کا طریقہ | دیوار پر چڑھنا یا کھمبے کو چڑھانا |
بنیادی ڈیزائن کے فوائد
کمپیکٹ آؤٹ ڈور ہاؤسنگ
ABS+PC ہاؤسنگ آؤٹ ڈور سروس ایکسیس پوائنٹس کے لیے بنایا گیا ہے جہاں انسٹالرز کو ایک کمپیکٹ ٹرمینل باکس کی ضرورت ہوتی ہے جس میں کیبل انٹری پروٹیکشن اور کافی اندرونی روٹنگ اسپیس ہو۔
دوبارہ قابل استعمال مکینیکل سگ ماہی
مکینیکل سیلنگ ڈھانچہ دیکھ بھال، معائنہ یا کسٹمر سائیڈ سروس کی تبدیلیوں کے دوران بار بار کھولنے کی حمایت کرتا ہے جبکہ میدان کے کام کے لیے انکلوژر کو عملی رکھتا ہے۔
LGX-اورینٹڈ لچک
LGX تصور پروجیکٹ کو صرف ایک کنیکٹر لے آؤٹ میں بند کرنے کے بجائے مختلف اڈاپٹر پینل کی ضروریات، جیسے SC، LC یا MTP کی تصدیق کرنا آسان بناتا ہے۔
فائبر سلیک مینجمنٹ
اندرونی اسٹوریج کی جگہ سروس-لوپ فائبر کی حفاظت میں مدد کرتی ہے، تیز موڑنے کو کم کرتی ہے اور مستقبل کی مرمت یا دوبارہ-ختم کرنے کے لیے کافی ریزرو لمبائی چھوڑ دیتی ہے۔
Splicing ٹرے اختیار
باکس کو منتخب ورژن کے لحاظ سے سنگل-فائبر سپلائی، ماس فیوژن یا پروجیکٹ-مخصوص سپلائس مینجمنٹ کے لیے اسپلائس ٹرے لے آؤٹ کے ساتھ ترتیب دیا جا سکتا ہے۔
دیوار / قطب کی تعیناتی
دیوار اور کھمبے کی تنصیب عام FTTH عمارت کے اندراجات، بیرونی ٹیلی کام ہینڈ آف پوائنٹس اور چھوٹے رسائی نیٹ ورک کی تعیناتیوں کو سپورٹ کرتی ہے۔
اندرونی فائبر مینجمنٹ
اندرونی لے آؤٹ ایک سادہ فیلڈ ورک فلو کے ارد گرد ڈیزائن کیا گیا ہے: باہر کیبل لائیں، کیبل کی مضبوطی والے رکن یا جیکٹ کو محفوظ کریں، فائبر کو ٹرے کے علاقے میں روٹ کریں، مکمل سپلائینگ یا اڈاپٹر ختم کریں، پھر بقیہ فائبر کو ضرورت سے زیادہ موڑنے کے بغیر اسٹور کریں۔
- فراہم کنندہ-سائیڈ اور کسٹمر-سائیڈ کیبلز کے لیے علیحدہ داخلہ اور خارجی راستہ
- اسپلائس ٹرے یا اڈاپٹر-پینل کنفیگریشن کے لیے جگہ
- ریئر فائبر میں داخل ہونا یا باہر نکلنا ممکن ہے گرومیٹ پوزیشنز کے ذریعے
- مستقبل کی دیکھ بھال اور دوبارہ کام کے لیے سروس-لوپ اسٹوریج
- گراؤنڈنگ پوسٹ آپشن کی تصدیق کی جا سکتی ہے جب پروجیکٹ کی وائرنگ کی ضرورت ہو۔
- لیبل کی پوزیشن کسٹمر لائن، پورٹ نمبر اور روٹ کی معلومات کی شناخت میں مدد کرتی ہے۔
فائبر روٹنگ، ٹرے پلیسمنٹ اور سروس-لوپ اسٹوریج کے لیے اندرونی ڈھانچہ کھولیں۔
Splicing اور Grounding تفصیل
24-فائبر سپلائینگ آپشن
24-فائبر ٹرے امیج اس وقت کارآمد ہوتی ہے جب پروجیکٹ کو ایک کمپیکٹ آؤٹ ڈور NID انکلوژر کے اندر اعلی اسپلائس آرگنائزیشن کی ضرورت ہوتی ہے۔
12-فائبر سپلائینگ آپشن
12-فائبر آپشن چھوٹے رسائی پوائنٹس، سنگل گاہک کی کمی یا کم-فائبر کاؤنٹ ہینڈ آف مقامات کے لیے موزوں ہے۔
گراؤنڈ پوسٹ کی تفصیل
ایسے پروجیکٹس کے لیے جن کے لیے بانڈنگ یا گراؤنڈنگ کی تصدیق کی ضرورت ہوتی ہے، BOM اور انسٹالیشن چیک لسٹ میں واضح طور پر گراؤنڈنگ کی ضرورت شامل کریں۔
طول و عرض کی ڈرائنگ
ڈائمینشن ڈرائنگ انجینئرز کو سائٹ کی تنصیب سے پہلے دیوار کی جگہ، پول بریکٹ پوزیشن، نالی کے راستے اور کلیئرنس کی تصدیق کرنے میں مدد کرتی ہے۔
فیلڈ ٹیموں کے لیے انسٹالیشن گائیڈ
ایک واضح تنصیب کا عمل دوبارہ کام کو کم کرتا ہے اور آپٹیکل کارکردگی کی حفاظت کرتا ہے۔ مندرجہ ذیل چیک لسٹ کو دیوار یا کھمبے لگانے، آنے والی کیبل کی تیاری اور حتمی ہینڈ آف معائنہ کے دوران استعمال کیا جا سکتا ہے۔
ورژن کی تصدیق کریں۔
چیک کریں کہ آیا آرڈر کے لیے LGX اڈاپٹر پینل، اسپلائس ٹرے، ONU اسپیس، گراؤنڈنگ پوسٹ یا حسب ضرورت بھری ہوئی ترتیب درکار ہے۔
کیبلز تیار کریں۔
کیبل OD کی تصدیق کریں، جیکٹ کو احتیاط سے ہٹائیں، بفر ٹیوب کی حفاظت کریں اور کیبل کو درست گرومیٹ یا نالی کے اندراج سے روٹ کریں۔
درست کریں اور راستہ
کیبل کو محفوظ بنائیں، روٹنگ کو ہموار رکھیں، تنگ موڑ سے بچیں اور ڈیزائن کردہ انتظامی علاقے میں سلیک فائبر کو اسٹور کریں۔
مہر اور لیبل
انکلوژر کو بند کریں، مکینیکل سیل کو چیک کریں، کسٹمر لائن پر لیبل لگائیں اور ہینڈ آف کے لیے پورٹ، اسپلائس اور ٹیسٹ کی معلومات ریکارڈ کریں۔
درخواست کی پرتیں۔
رہائشی FTTH ڈراپ ہینڈ آف
گھر کی بیرونی دیوار پر نصب NID باکس پرووائیڈر ڈراپ کیبل کی حفاظت کرتا ہے اور انڈور فائبر روٹنگ سے پہلے ایک واضح ٹرانزیشن پوائنٹ فراہم کرتا ہے۔
کمرشل بلڈنگ انٹری
چھوٹے دفاتر، دکانوں اور ہلکی کمرشل سائٹس کے لیے، یہ کیبل کے ٹیلی کام روم، روٹر ایریا یا ONT کے مقام میں داخل ہونے سے پہلے ایک صاف فائبر ہینڈ آف فراہم کر سکتا ہے۔
FTTx رسائی نیٹ ورک اپ گریڈ
جب میراثی تانبے کی رسائی کو فائبر سے بدل دیا جاتا ہے، تو NID انکلوژر آؤٹ ڈور ڈیمارکیشن پوائنٹ کو معیاری بنانے اور مستقبل میں فالٹ آئسولیشن کو آسان بنانے میں مدد کرتا ہے۔
سمال سیل اور کیمپس فائبر روٹ
آؤٹ ڈور انکلوژر کو پراجیکٹ ڈیزائن کے لحاظ سے رسائی، کیمرے، Wi-Fi AP یا چھوٹے-سیل روٹ ہینڈ آف کے لیے ایک کمپیکٹ پروٹیکٹڈ فائبر پوائنٹ کے طور پر استعمال کیا جا سکتا ہے۔
دائیں NID باکس کی وضاحت کیسے کریں۔
| آر ایف کیو آئٹم | کنفرم کرنا ہے۔ | کیوں یہ اہمیت رکھتا ہے۔ |
|---|---|---|
| اندرونی ورژن | LGX / splicing / ONU / کسٹم لے آؤٹ | ٹرے، اڈاپٹر پینل اور اندرونی اجزاء کی قیمت کا تعین کرتا ہے۔ |
| اڈاپٹر کی قسم | ایس سی سمپلیکس، ایل سی ڈوپلیکس، ایم ٹی پی یا ان لوڈ شدہ | فیلڈ کنیکٹر اور انسٹال شدہ پینل کے درمیان مماثلت کو روکتا ہے۔ |
| کیبل کی قسم | گول کیبل 3–16.2 ملی میٹر یا فلیٹ ڈراپ کیبل 2–4.5 × 8.1 ملی میٹر | یقینی بناتا ہے کہ منتخب شدہ گرومیٹ اور کیبل انٹری جاب سائٹ کیبل سے مماثل ہے۔ |
| سپلائس کی صلاحیت | 12-فائبر، 24-فائبر یا پروجیکٹ کے لیے مخصوص ٹرے کی ضرورت | اندرونی روٹنگ کی جگہ اور ہینڈ آف دستاویزات کو متاثر کرتا ہے۔ |
| چڑھنا | دیوار، کھمبے، بریکٹ یا نالی کا راستہ | درست لوازمات اور تنصیب کا طریقہ تیار کرنے میں مدد کرتا ہے۔ |
| گراؤنڈنگ | درکار/ضروری نہیں۔ | اہم جب دھاتی طاقت کے اراکین، ٹریسر تار یا پروجیکٹ کے معیارات کو بانڈنگ کی ضرورت ہوتی ہے۔ |
| لیبل لگانا | پورٹ کا نقشہ، کسٹمر ID، راستے کا نام، QR لیبل یا غیر جانبدار لیبل | سروس ہینڈ آف، فالٹ ٹریسنگ اور مستقبل کی دیکھ بھال کو بہتر بناتا ہے۔ |
آنے والی معائنہ اور ہینڈ آف چیک لسٹ
انسٹالیشن سے پہلے
- ماڈل اور ہاؤسنگ کے رنگ کی تصدیق کریں۔
- IP65 سگ ماہی حصوں کو چیک کریں
- اڈاپٹر یا ٹرے لوڈنگ کی تصدیق کریں۔
- دیوار / کھمبے کے لوازمات کی تصدیق کریں۔
تنصیب کے دوران
- کیبل او ڈی کو گرومیٹ کے ساتھ ملائیں۔
- فائبر موڑ کے رداس کو کنٹرول میں رکھیں
- محفوظ کیبل طاقت رکن
- غیر استعمال شدہ سوراخوں کی حفاظت کریں۔
ہینڈ آف سے پہلے
- کنیکٹر کے اختتامی چہروں کو صاف کریں۔
- ریکارڈ پورٹ اور اسپلائس آئی ڈی
- کسٹمر-سائیڈ لیبل منسلک کریں۔
- تصاویر کو بطور ریکارڈ- رکھیں
کوٹیشن کی معلومات درکار ہیں۔
موازنہ کوٹیشن حاصل کرنے کے لیے، صرف عام NID باکس کی قیمت مانگنے کے بجائے درست مطلوبہ ترتیب بھیجیں۔
| مطلوبہ معلومات | مثال |
|---|---|
| ماڈل | GL-NID01-LGX |
| مقدار | نمونہ آرڈر / پروجیکٹ بیچ / سالانہ مطالبہ |
| لوڈنگ کی قسم | اتارا ہوا / SC اڈاپٹر / LC اڈاپٹر / MTP / اسپلائس ٹرے / حسب ضرورت BOM |
| کیبل کی قسم اور او ڈی | گول 3–16.2 ملی میٹر یا فلیٹ 2–4.5 × 8.1 ملی میٹر |
| چڑھنے کا طریقہ | دیوار / کھمبے / نالی کا اندراج / خصوصی بریکٹ |
| لیبل اور پیکیجنگ | غیر جانبدار لیبل / OEM لیبل / کارٹن لیبل / پروجیکٹ لیبل |
| منزل کا ملک | مال برداری اور ترسیل کی منصوبہ بندی کے لیے |
اکثر پوچھے گئے سوالات
سوال: این آئی ڈی فائبر آپٹک ٹرمینل باکس کس کے لیے استعمال ہوتا ہے؟
A: اسے سروس پرووائیڈر فائبر ڈراپ اور کسٹمر-سائیڈ فائبر روٹ کے درمیان محفوظ حد بندی پوائنٹ کے طور پر استعمال کیا جاتا ہے۔ یہ بیرونی دیوار کے اندر فائبر روٹنگ، سپلیسنگ یا اڈاپٹر کنکشن کے اجزاء کو پکڑ سکتا ہے۔
سوال: اس NID باکس کا ماڈل نمبر کیا ہے؟
A: درج کردہ حصہ نمبر GL-NID01-LGX ہے۔
سوال: ہاؤسنگ کے لیے کون سا مواد استعمال کیا جاتا ہے؟
A: ہاؤسنگ میٹریل ABS+PC ہے، اس ماڈل کے لیے گہرا سرمئی رنگ درج ہے۔
سوال: کیا یہ این آئی ڈی باکس باہر نصب کیا جا سکتا ہے؟
A: ہاں۔ پروڈکٹ IP65 تحفظ اور UV-درجے والے بیرونی استعمال کے ساتھ درج ہے۔ فیلڈ کی وشوسنییتا کے لیے درست سیلنگ، کیبل انٹری میچنگ اور ماؤنٹنگ ابھی بھی ضروری ہے۔
سوال: کون سے کیبل سائز استعمال کیے جا سکتے ہیں؟
A: درج کیبل کی حد 3 ملی میٹر سے 16.2 ملی میٹر تک گول کیبل اور 2 ملی میٹر سے 4.5 × 8.1 ملی میٹر تک فلیٹ کیبل ہے۔
سوال: مجھے کن اڈاپٹر کے اختیارات کی تصدیق کرنی چاہئے؟
A: تصدیق کریں کہ آیا پروجیکٹ کو سمپلیکس SC، ڈوپلیکس LC، MTP یا ان لوڈ شدہ LGX کنفیگریشن کی ضرورت ہے۔ یہ بھی تصدیق کریں کہ آپٹیکل لنک کے لیے کنیکٹر پالش UPC یا APC ہونی چاہیے۔
سوال: کیا یہ ONU انکلوژر جیسا ہی ہے؟
A: ہمیشہ نہیں۔ ایک این آئی ڈی انکلوژر اسی طرح کی رہائش کا استعمال کر سکتا ہے، لیکن LGX، سپلیسنگ اور ONU ورژن مختلف اندرونی ڈھانچے کے ہو سکتے ہیں۔ کوٹیشن سے پہلے مطلوبہ ورژن کی تصدیق کریں۔
