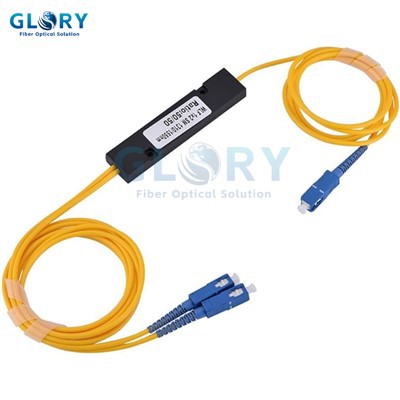

پی ایل سی اسپلٹر 1x2 ایک نیٹ ورک کا جزو ہے جو آنے والی روشنی (ایک یا دو ان پٹ ریشوں) کو برابر حصوں میں ایک سے زیادہ آؤٹ پٹ ریشوں (2-64) کی طرف تقسیم کرتا ہے۔ اسپلٹر 250um ننگے ریشوں ، 900um بفرڈ ریشوں اور 2.0 ملی میٹر ڈوریوں کے ساتھ دستیاب ہیں۔ ان پٹ اور آؤٹ پٹ ڈوریوں اور ریشوں کی لمبائی مختلف ہوسکتی ہے اور آپٹیکل کنیکٹر کے ذریعہ اسے ختم کیا جاسکتا ہے۔ ہمارے پی ایل سی اسپلٹر 1x2 کو گہری فائبر یا کیبل مینجمنٹ سسٹم کے ساتھ مل کر متعدد مصنوعات اور ایپلی کیشنز کے اندر مربوط کیا جاسکتا ہے۔ تمام مصنوعات ٹیلکورڈیا 1209 اور 1221 وشوسنییتا کی ضروریات کو پورا کرتی ہیں اور نیٹ ورک کی تعیناتی کے لئے ٹی ایل سی کے ذریعہ تصدیق شدہ ہیں۔
خصوصیات
• 1260-1650nm سے وسیع آپریٹنگ طول موج
resrent کم اندراج کا نقصان اور اعلی کارکردگی
• اچھی یکسانیت اور کم PDL
• چھوٹے پیکیج کا سائز
K کنیکٹر کی مختلف قسم اور پیکیج کا سائز دستیاب ہے
وضاحتیں
1XN PLC اسپلٹرز
|
پیرامیٹرز |
1x2 پورٹ |
1x4 پورٹ |
1x8 پورٹ |
1x16 پورٹ |
1x32 پورٹ |
1x64 پورٹ |
|
آپریشن طول موج (این ایم) |
1260~1650 |
|||||
|
فائبر کی قسم |
G657A1/G657A2 |
|||||
|
نقصان داخل کریں (DB) |
3.8 |
7.1 |
10.2 |
13.5 |
16.8 |
20.5 |
|
یکسانیت (DB) |
0.4 |
0.6 |
0.8 |
1.2 |
1.5 |
2 |
|
واپسی کا نقصان (DB) |
55 |
55 |
55 |
55 |
55 |
55 |
|
PDL (DB) |
0.2 |
0.2 |
0.2 |
0.3 |
0.3 |
0.35 |
|
ہدایت (DB) |
55 |
55 |
55 |
55 |
55 |
55 |
|
درجہ حرارت کا استحکام (-40 ~ 85 ڈگری) |
0.5 |
0.5 |
0.5 |
0.5 |
0.5 |
0.5 |
|
آپریٹنگ درجہ حرارت (ڈگری) |
-25~70 |
|||||
|
اسٹوریج درجہ حرارت (ڈگری) |
-25~70 |
|||||
|
منی ماڈیول طول و عرض (lxwxh) |
60x7x4 |
60x7x4 |
60x7x4 |
60x12x4 |
80x20x6 |
100x40x6 |
|
اے بی ایس باکس طول و عرض (lxwxh) |
100x80x10 |
100x80x10 |
100x80x10 |
120x80x18 |
120x80x18 |
140x115x18 |
|
ننگے فائبر طول و عرض (lxwxh) |
40x4x4 |
40x4x4 |
40x4x4 |
50x7x4 |
50x7x4 |
60x12x4 |
نوٹ: فی کنیکٹر میں اضافی 0.3db داخل کرنے کا نقصان شامل کریں۔
2xn PLC اسپلٹر
|
پیرامیٹرز |
2x2 پورٹ |
2x4 پورٹ |
2x8 پورٹ |
2x16 پورٹ |
2x32 پورٹ |
2x64 پورٹ |
|
آپریشن طول موج (این ایم) |
1260~1650 |
|||||
|
فائبر کی قسم |
G657A1/G657A2 |
|||||
|
نقصان داخل کریں (DB) |
4.1 |
7.4 |
10.8 |
14.3 |
17.3 |
21 |
|
یکسانیت (DB) |
1 |
1.5 |
1.5 |
2 |
2 |
2.5 |
|
واپسی کا نقصان (DB) |
55 |
55 |
55 |
55 |
55 |
55 |
|
PDL (DB) |
0.3 |
0.3 |
0.3 |
0.3 |
0.3 |
0.5 |
|
ہدایت (DB) |
55 |
55 |
55 |
55 |
55 |
55 |
|
درجہ حرارت کا استحکام (-40 ~ 85 ڈگری) |
0.5 |
0.5 |
0.5 |
0.5 |
0.5 |
0.5 |
|
آپریٹنگ درجہ حرارت (ڈگری) |
-25~70 |
|||||
|
اسٹوریج کا درجہ حرارت (ڈگری) |
-25~70 |
|||||
|
منی ماڈیول طول و عرض (lxwxh) |
60x7x4 |
60x7x4 |
60x7x4 |
60x12x4 |
80x20x6 |
100x40x6 |
|
اے بی ایس باکس طول و عرض (lxwxh) |
100x80x10 |
100x80x10 |
100x80x10 |
120x80x18 |
120x80x18 |
140x115x18 |
|
ننگے فائبر طول و عرض (lxwxh) |
40x4x4 |
40x4x4 |
40x4x4 |
50x7x4 |
50x7x4 |
60x12x4 |
نوٹ: فی کنیکٹر میں اضافی 0.3db داخل کرنے کا نقصان شامل کریں۔

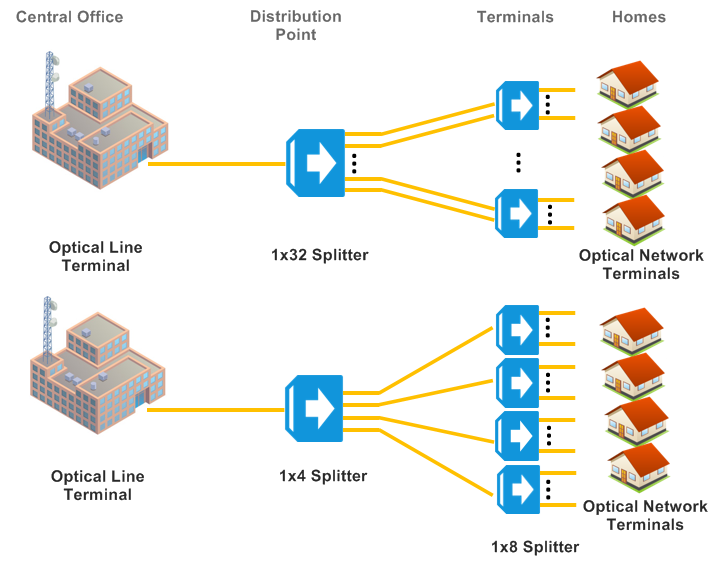

درخواستیں
• CATV سسٹم
• آپٹیکل آلات
• فائبر آپٹیکل سینسر
• FTTH FTTX FTTD GPON
• ٹیلی مواصلات کے نیٹ ورک

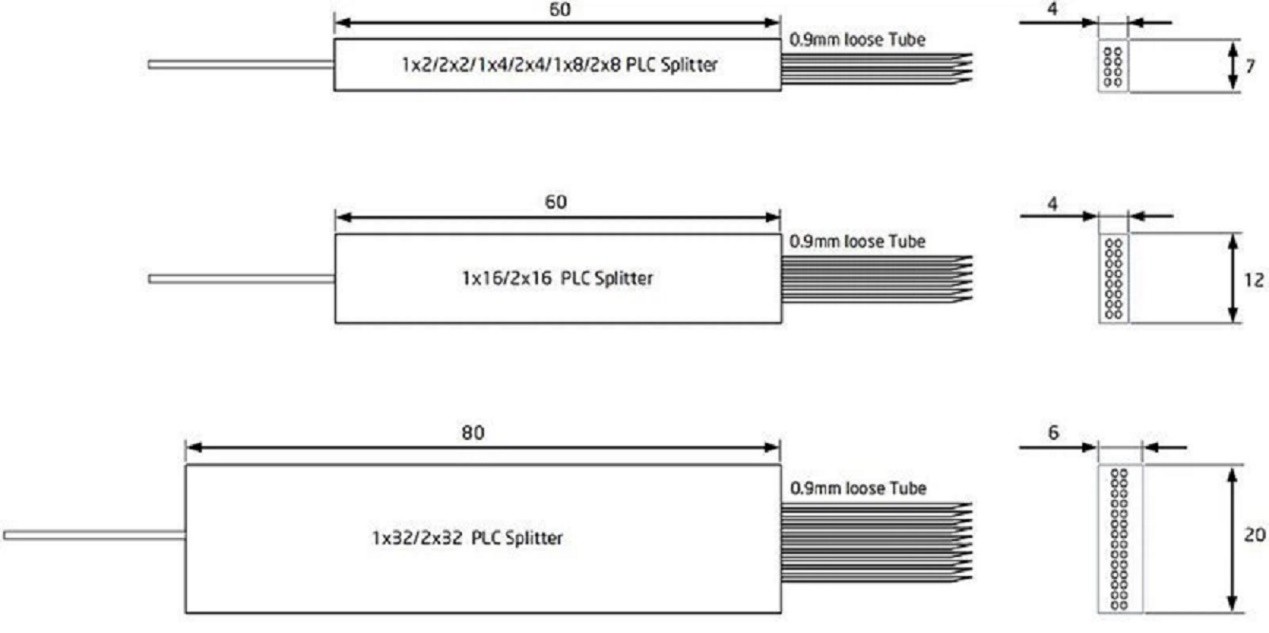

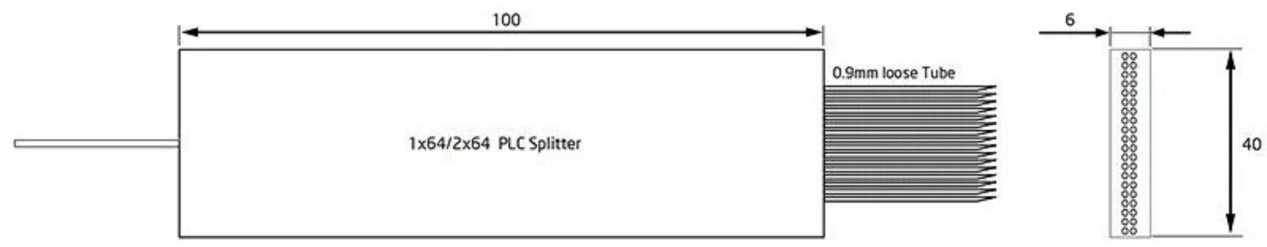

مصنوعات کی ڈرائنگ
آرڈر کی معلومات
|
بندرگاہ |
1xn 2xn |
|
فائبر کی قسم |
G657A1, G657A2 |
|
پیکیج کی قسم |
40x4x4 ، 50x7x4 ، 60x12x4 ، 60x7x4 ، 60x12x4 ، 80x20x6 ، 100x40x6 ، 100x80x10 ، 120x80x18 ، 140x115x18mm |
|
ان پٹ ٹیوب قطر |
0.9 ملی میٹر ڈھیلا ٹیوب ، 0.9 ملی میٹر تنگ ٹیوب ، 2.0 ملی میٹر کیبل ، 3.0 ملی میٹر کیبل ، 250um فائبر ، ربن فائبر |
|
آؤٹ پٹ ٹیوب قطر |
0.9 ملی میٹر ڈھیلا ٹیوب ، 0.9 ملی میٹر تنگ ٹیوب ، 2.0 ملی میٹر کیبل ، 3.0 ملی میٹر کیبل ، 250um فائبر ، ربن فائبر |
|
ہر ٹانگ کی لمبائی |
0.5m, 1.0m, 1.5m |
|
ان پٹ کنیکٹر |
ایس سی/اے پی سی ، ایس سی/یو پی سی ، ایل سی/اے پی سی ، ایل سی/یو پی سی ، ایف سی/اے پی سی ، ایف سی/یو پی سی ، ایس ٹی/یو پی سی ، کوئی کنیکٹر نہیں |
|
آؤٹ پٹ کنیکٹر |
ایس سی/اے پی سی ، ایس سی/یو پی سی ، ایل سی/اے پی سی ، ایل سی/یو پی سی ، ایف سی/اے پی سی ، ایف سی/یو پی سی ، ایس ٹی/یو پی سی ، کوئی کنیکٹر نہیں |
خدمت اور مدد
جامع وارنٹی اور موزوں تخصیص
ہم اس بات کی ضمانت دیتے ہیں کہ ہر PLC اسپلٹر 1x2 شائع شدہ ٹیلکورڈیا GR {-}}}} 1209 اور GR - 1221 تعمیل وضاحتیں ، جس میں شپمنٹ سے قبل 100 test کی جانچ ہوتی ہے ، ملتی ہے یا اس سے تجاوز کرتی ہے۔ ہم آپ کے نیٹ ورک ڈیزائن اور فارم فیکٹر کی ضروریات کے ساتھ بالکل سیدھ میں کرنے کے لئے مکمل OEM سپورٹ اور تخصیص میں مہارت رکھتے ہیں۔ اس میں کسی بھی معیاری یا کسٹم اسپلٹ تناسب (1xn اور 2xn تک 1x128 تک) ، لچکدار پیکیجنگ (ننگے فائبر ، منی بلاک ، اے بی ایس باکس ، ایل جی ایکس کیسٹ ، ریک ماؤنٹ) ، ایس سی ، ایل سی ، ایف سی ، اے پی سی/یو پی سی کی اقسام کے ساتھ ان پٹ اور آؤٹ پٹ ، اور کسٹم فائبر ٹانگ کی اقسام (250µ اور جیکٹ کی اقسام (250 صحت کی اقسام ، 0.9m ،۔ ہم عالمی سطح پر خریداری میں آسانی کے ل ex ایک EXW ، FOB اور دیگر ترسیل کی شرائط کی حمایت کرتے ہیں۔
نیٹ ورک کی اصلاح کے لئے تکنیکی مہارت
ہماری انجینئرنگ ٹیم PON نیٹ ورک کی منصوبہ بندی اور اصلاح کے لئے ماہر مشاورت فراہم کرتی ہے۔ ہم آپٹیکل پاور بجٹ تجزیہ کے لئے آپٹیکل پاور بجٹ تجزیہ میں مدد کرتے ہیں ، سب سے زیادہ اسپلٹر پلیسمنٹ اور تناسب کی سفارش کرتے ہیں تاکہ صارفین کی رسائ اور کثافت کو زیادہ سے زیادہ کیا جاسکے ، اور آپ کے دیواروں میں انضمام کے لئے سی اے ڈی ڈرائنگ فراہم کی جاسکیں۔ ہم آپ کے منصوبے اور ریگولیٹری تعمیل کی ضروریات کے لئے جامع ٹیسٹ رپورٹس اور سرٹیفیکیشن دستاویزات بھی فراہم کرسکتے ہیں۔
سپلائی چین اور عالمی لاجسٹک
ہم ایک اسکیل ایبل مینوفیکچرنگ اور سپلائی چین چلاتے ہیں جو دونوں کو تیز رفتار - دونوں کو نمونے کی درخواستوں اور بڑے - کو عالمی FTTH رول آؤٹ کے لئے حجم کی پیداوار کے آرڈر دونوں کی حمایت کرنے کی صلاحیت رکھتا ہے۔ ہم مشترکہ ترتیبوں کا اسٹریٹجک ذخیرہ برقرار رکھتے ہیں اور کسٹم بلڈز کے لئے مسابقتی لیڈ ٹائم پیش کرتے ہیں۔ کامل حالت میں آمد کو یقینی بنانے کے لئے مصنوعات کو احتیاط سے پیک کیا جاتا ہے۔ بڑے منصوبوں کے ل we ، ہم لاجسٹک کوآرڈینیشن اور حجم - پر مبنی قیمتوں کا تعین فراہم کرتے ہیں۔
