اسکیلنگ ضروری: 100G پلیٹاؤس سے 800G فرنٹیئرز تک

روایتی ریڑھ کی ہڈی-لیف آرکیٹیکچرز، جو اکثر ڈوپلیکس LC یا SC کنیکٹر کے ساتھ بنائے جاتے ہیں، 400G اور اس سے آگے کے بریکنگ پوائنٹ کا سامنا کرتے ہیں۔ متوازی آپٹکس کے لیے درکار ریشوں کی بڑی تعداد کیبل مینجمنٹ اور ریک کی جگہ کو مغلوب کر سکتی ہے۔ اسٹریٹجک جواب ساختی، اعلی-کثافت فائبر آپٹک پیچ پینلز اور MPO/MTP-کیبلنگ ایکو سسٹم میں تھوک تبدیلی میں مضمر ہے۔

ایک 400G-SR8 ماڈیول، مثال کے طور پر، ایک 16-فائبر MPO-16 کنیکٹر استعمال کرتا ہے (8 فائبر ٹرانسمٹ کے لیے، 8 وصول کرنے کے لیے)۔ ڈوپلیکس کنیکٹرز کے ساتھ اس طرح کے ہزاروں لنکس کی تعیناتی ناقابل برداشت ہے۔ جدید اعلی کثافت فائبر پیچ پینلز، جیسے کہ 2U یا 4U یونٹس جو 96، 144، یا اس سے بھی زیادہ پورٹ شمار کو سپورٹ کرتے ہیں، اس کثافت کو منظم کرنے کے لیے انجنیئر کیے گئے ہیں۔ یہ غیر فعال انکلوژرز نہیں ہیں بلکہ کیبل مینجمنٹ کی حکمت عملی کے فعال اجزاء ہیں، جو مخصوص موڑ کے رداس کنٹرول، واضح لیبلنگ کے راستے، اور مضبوط تناؤ سے نجات کے ساتھ ڈیزائن کیے گئے ہیں۔

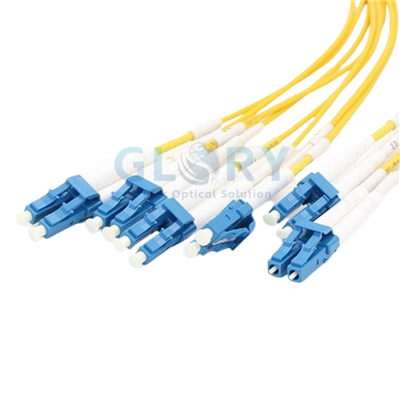

اصل جدت منتقلی پوائنٹس میں ہے۔ MTP/MPO ٹرنک کیبلز-پری-دونوں سروں پر MPO کنیکٹر کے ساتھ ختم شدہ ہارنسز-پینلز کے درمیان صاف، ماڈیولر بیک بون لنکس بناتے ہیں۔ MTP سے LC بریک آؤٹ کیبلز پھر انفرادی سوئچ پورٹس یا سرورز سے جڑنے کے لیے اہم فین- فراہم کرتے ہیں۔ یہ ماڈیولر اپروچ، بڑے کلاؤڈ فراہم کنندگان کے ذریعے تعیناتیوں میں تصدیق شدہ، روایتی فیلڈ ٹرمینیشنز کے مقابلے میں انسٹالیشن کے وقت کو 70% تک کم کرتا ہے اور کارکردگی-کم کرنے والے موڑ یا ناقص سپلائیز کے خطرے کو کم کرتا ہے۔

ایتھرنیٹ الائنس کے 2024 کے ٹیسٹ نے یہ ظاہر کیا کہ ایک پہلے سے-ختم شدہ MPO-400G کے لیے 12 سے 6xLC بریک آؤٹ سسٹم{{10}SR4.2 ایپلی کیشنز نے 0.35 dB سے کم جوڑے، میٹنگ اور مخصوص 82IE سے زیادہ ہونے والے اندراج کے نقصان کو برقرار رکھا۔ الٹرا-زیادہ کثافت بمقابلہ آسان ری کنفیگریشن کو ترجیح دینے والے فائبر آپٹک پیچ پینل کے درمیان انتخاب ایک اہم آپریشنل ٹریڈ-آف ہے؛ زیادہ کثافت اکثر دوبارہ پیچ کے وقت میں قدرے اضافے کی قیمت پر آتی ہے۔

ایکٹو آپٹکس کی کارکردگی بالآخر غیر فعال فائبر پلانٹ کے معیار اور خصوصیات سے متعین ہوتی ہے۔ انٹرا-ڈیٹا سینٹر انڈور فائبر آپٹک کیبلز کے لیے، 400G/800G پر شفٹ نے OM5 وائیڈ بینڈ ملٹی موڈ فائبر (WBMMF) اور OS2 سنگل-موڈ فائبر (SMF) کو غالب میڈیا کے طور پر سیمنٹ کیا ہے۔ OM5 فائبر، 850-950nm طول موج پر اس کی توسیع شدہ بینڈوتھ کے ساتھ، 100m سے زیادہ 400G-SR4.2 کو سپورٹ کرتا ہے اور 800G-SR8 کو 70m سے زیادہ سپورٹ کرنے کا امکان ہے، ایک لاگت فراہم کرتا ہے-مؤثر حل کے لیے{2} ٹاپ-آف ریک (TOR) سے لیف کنکشن۔

تاہم، 100-150m سے زیادہ کسی بھی لنک کے لیے، یا مستقبل کے-1.6T اور مربوط ٹیکنالوجیز کے خلاف ثبوت کے لیے، OS2 سنگل موڈ فائبر غیر مبہم، اگر قدرے زیادہ مہنگا ہے، انتخاب ہے۔

اس کی عملی طور پر لامحدود بینڈوتھ اور کم توجہ اسے ریڑھ کی ہڈی-سے-ریڑھ کی ہڈی اور انٹرا-کیمپس لنکس کے لیے واحد قابل عمل ذریعہ بناتی ہے۔ کیبل ڈیزائن خود اہم ہے۔ ہموار، کم-دھواں صفر-ہیلوجن (LSZH) جیکٹس کے ساتھ کم-رگڑ انڈور کیبل زیادہ-حجم، زیادہ-بھیڑ بھری اوور ہیڈ ٹرے میں موڑنے والی تنصیبات کے لیے ضروری ہے۔ بیرونی رابطوں یا وسیع و عریض کیمپس والے ڈیٹا سینٹرز کے لیے، آؤٹ ڈور فائبر آپٹک کیبل کا انتخاب بھی اتنا ہی اسٹریٹجک ہے۔

آؤٹ ڈور آرمرڈ فائبر آپٹک کیبل براہ راست تدفین کے لیے اہم چوہا اور کچلنے والی مزاحمت فراہم کرتی ہے، جبکہ ADSS آؤٹ ڈور کیبل (تمام-ڈائی الیکٹرک سیلف-سپورٹنگ) کو علیحدہ میسنجر وائر کے بغیر فضائی تعیناتی کے لیے ڈیزائن کیا گیا ہے۔ ان لمبے-ریشوں کے لیے کشندگی کی تفصیلات سب سے اہم ہیں۔ پریمیم OS2 کیبلز اب معمول کے مطابق 0.16 dB/km 1550nm پر حاصل کرتی ہیں، یہ ایک ایسا اعداد و شمار ہے جو براہ راست لمبے ایمپلیفائر اسپین اور کم سسٹم لاگت کا ترجمہ کرتا ہے۔

جیسا کہ ڈیٹا سینٹرز زیادہ تقسیم شدہ، کنارے-آگاہی آرکیٹیکچرز کی طرف تیار ہوتے ہیں، فائبر بیک بون کو اس سہولت کے اندر غیر فعال آپٹیکل LAN (POL) اور مانیٹرنگ انفراسٹرکچر کو بھی سپورٹ کرنا چاہیے۔ یہاں، PLC سپلٹرز ایک اہم کردار ادا کرتے ہیں۔

پہلے کی فیوزڈ بائیکونیکل ٹیپر (ایف بی ٹی) ٹیکنالوجی کے برعکس، پی ایل سی (پلانر لائٹ ویو سرکٹ) اسپلٹرز، جیسے کومپیکٹ 1x8 PLC اسپلٹر یا 1x2 PLC اسپلٹر ماڈیول، اعلی کارکردگی کی مستقل مزاجی پیش کرتے ہیں، کم پولرائزیشن-انحصار نقصان (<0.1 dB), and a wider operating temperature range (-40°C to 85°C). They are integrated into splitter cassette units within the main distribution area (MDA) to enable a single transceiver to broadcast signals to multiple endpoints for management or security systems. The integrity of every connection point is non-negotiable.

The move to higher speeds has made return loss (RL) specifications for fiber optic connectors drastically more stringent. While UPC (Ultra Physical Contact) connectors with a typical RL of >10G، 400G اور 800G سسٹمز کے لیے 50 dB کافی تھے، خاص طور پر PAM4 ماڈیولیشن استعمال کرنے والے، اکثر SC APC یا LC APC کنیکٹرز کا مطالبہ کرتے ہیں۔

The angled physical contact (APC) polish provides a RL of >60 dB، منعکس شور کو کم سے کم کرنا جو پیچیدہ PAM4 آنکھ کے خاکے کو شدید طور پر گرا سکتا ہے۔ تنصیب کے طریقہ کار میں جدت بھی نظر آتی ہے، تیز کنیکٹرز (جسے فیلڈ-انسٹال ایبل کنیکٹر بھی کہا جاتا ہے) کے ساتھ-سائٹ پر فعال ہونا، ٹول-انسرشن نقصان کی کارکردگی کے ساتھ کم ختم کرنا اب فیکٹری کا مقابلہ کر رہے ہیں-پالش کنیکٹر (<0.3 dB), a crucial factor for rapid repairs and scaling in hyper-scale environments.
