فائبر بیک بون انفراسٹرکچر کو سمجھنا

تعارف

فائبر آپٹک بیک بون کیبلنگ جدید عمارتوں میں مرکزی ڈیٹا ہائی وے ہے۔ یہ آلات کے کمروں کو ٹیلی کام کی الماریوں سے جوڑتا ہے۔ یہ سسٹم کلاؤڈ سروسز، AI ایپلیکیشنز اور ویڈیو سے ڈیٹا کی بڑی مقدار لے کر جاتا ہے۔ جیسے جیسے Wi-Fi 6/7 اور IoT آلات بڑھتے ہیں، بیک بون کی رفتار 40G یا 100G تک پہنچنی چاہیے۔ دوسری صورت میں، رکاوٹیں ہوتی ہیں.MPO/MTP کنیکٹریہاں کلیدی ہیں. ان کا ڈیزائن 12 یا 24 ریشوں کو ایک پلگ میں پیک کرتا ہے۔

یہ پرہجوم ڈیٹا سینٹرز میں جگہ بچاتا ہے۔ صنعت کے رہنما پسند کرتے ہیں۔کارننگکہتے ہیں کہ MPO/MTP 40G/100G نیٹ ورکس کا معیار ہے۔ یہ گائیڈ درست تنصیب کے لیے آسان اقدامات دکھاتا ہے۔

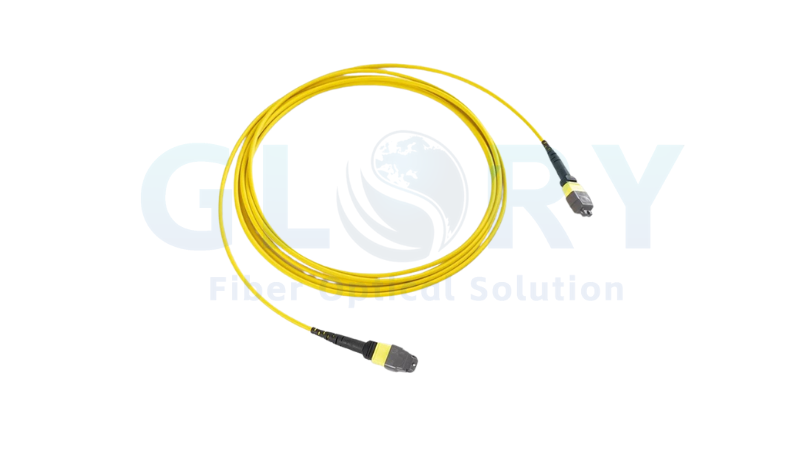

MPO/MTP کنیکٹربنیادی باتیں

MPO کنیکٹر 12 یا 24 ریشوں کے ساتھ ایک مستطیل فیرول استعمال کرتے ہیں۔ گائیڈ پن اچھی سیدھ کو یقینی بناتے ہیں۔ MTP MPO کا ایک بہتر ورژن ہے۔ اس میں ہٹنے کے قابل رہائش اور سخت رواداری ہے۔ اچھے معیار کا مطلب ہے 0.35dB سے کم اندراج کا نقصان اور 30dB سے زیادہ واپسی کا نقصان۔ ہمیشہ IEC 61754-7 کی تعمیل چیک کریں۔

قطبیت کی تین اقسام ہیں: ٹائپ اے (سیدھی)، ٹائپ بی (پلٹائی گئی) اور ٹائپ سی (جوڑے بدلے ہوئے)۔ FS.com کی تصاویر دکھاتی ہیں کہ کلیدی واقفیت کس طرح اہمیت رکھتی ہے۔ کبھی بھی زبردستی کنکشن نہ لگائیں۔ غلط طریقے سے لگائے گئے پن نقصان کا باعث بنتے ہیں۔

40G/100G معیارات اور نیٹ ورک لے آؤٹ

IEEE 802.3ba 40GBASE-SR4 اور 100GBASE-SR4 معیارات کی وضاحت کرتا ہے . 40G چار 10G راستے استعمال کرتا ہے. 100G-SR4 چار 25G راستے استعمال کرتا ہے۔ تین لے آؤٹ اچھی طرح سے کام کرتے ہیں: MPO ٹرنک کے ساتھ براہ راست سوئچ لنکس، MPO-سے{{15}LC بریک آؤٹ، یا ریڑھ کی ہڈی-پتے کے ڈیزائن کے ساتھ ساختی کیبلنگ۔ OM4 فائبر 100G-SR4 کے لیے 150 میٹر سپورٹ کرتا ہے۔ OM3 صرف 100 میٹر تک پہنچتا ہے۔

IEEE میزیں ثابت کرتی ہیں کہ OM4 بہتر ہے۔ فائبر کی قسم کو ہمیشہ اپنی دوری کی ضروریات کے مطابق کریں۔ سگنل کے نقصان سے بچنے کے لیے حد سے تجاوز نہ کریں۔

اپنے کیبلنگ سسٹم کو ڈیزائن کرنا

اچھی قیمت اور کارکردگی کے لیے OM4 فائبر کا انتخاب کریں۔ OM5 مستقبل کی طول موج ملٹی پلیکسنگ کے لیے تیاری کا اضافہ کرتا ہے۔ polarity کو احتیاط سے پلان کریں۔ طریقہ A پیچ پینل فلپس کا استعمال کرتا ہے۔ طریقہ B کنیکٹر الٹا استعمال کرتا ہے۔

طریقہ C فائبر کے جوڑوں کو تبدیل کرتا ہے۔ کارننگ کے ایم ٹی پی ایچ ڈی ماڈیولز زیادہ بندرگاہ کی کثافت دیتے ہیں اور موڑنے والے ریڈیائی کی حفاظت کرتے ہیں۔ فائبر کی ضروریات کا حساب لگائیں. 40G کو 8 فائبر کی ضرورت ہے (4 ٹرانسمٹ، 4 وصول کرتے ہیں). 100G-SR4 کو 12 فائبر کی ضرورت ہے (8 فعال، 4 اضافی)۔ سلیک کا انتظام کرنے کے لیے عمودی 1U انکلوژرز استعمال کریں۔ FS.com کیس اسٹڈیز سے پتہ چلتا ہے کہ یہ بھیڑ کو روکتا ہے۔

تنصیب اور جانچ کے قواعد

پہلے ہر کنیکٹر کو صاف کریں۔ 400x فائبر اسکوپ کے ساتھ معائنہ کریں۔ IEC 61300-3-35 کلینر استعمال کریں۔ داخل کرتے وقت گائیڈ پنوں کو سیدھا سیدھا کریں۔ پلگ کو زاویہ نہ لگائیں۔ ایک قابل سماعت کلک کا انتظار کریں۔ دو طریقوں سے ٹیسٹ کریں۔ ٹائر 1 MPO روشنی کے ذرائع کے ساتھ کل نقصان اور تسلسل کو چیک کرتا ہے۔ ٹائر 2 انفرادی ریشوں کو چیک کرنے کے لیے OTDR کا استعمال کرتا ہے۔

پاس/فیل کو 850nm پر 1.5dB سے کم چینل نقصان کی ضرورت ہے۔ ہمیشہ MPO لوپ بیک ٹیسٹرز کے ساتھ قطبیت کی تصدیق کریں۔ عام ناکامیاں فیرولز پر گندگی اور فائبر کی غلط ترتیب ہیں۔ کارننگ کی گائیڈز مناسب ٹارک سیٹنگ کی تفصیل دیتی ہیں۔

400G اور اس سے آگے کی تیاری

اپ گریڈ راستوں کے بارے میں سوچیں۔ 400G-SR8 کو چار 100G لنکس میں تقسیم کرنے کے لیے 16-فائبر MPOs استعمال کریں۔ OM5 فائبر متعدد طول موجوں میں SWDM4 ٹیکنالوجی کو سپورٹ کرتا ہے۔ موجودہ LC نیٹ ورکس کے لیے، BiDi ٹرانسسیورز سنگل فائبرز پر ڈوپلیکس منتقلی کی اجازت دیتے ہیں

موڑ-غیر حساس فائبر (BIF) تنگ ٹرے میں ہونے والے نقصان کو روکتا ہے۔ IEEE 802.3cm معیارات اب ملٹی موڈ فائبر پر 400G کا احاطہ کرتے ہیں۔ پہلے سے-ختم شدہ MPO سسٹم آپ کو ضرورت کے مطابق صلاحیت شامل کرنے دیتے ہیں۔ یہ "ادائیگی-جیسا کہ-آپ-بڑھتے ہیں" کا طریقہ بعد میں پیسے بچاتا ہے۔ اپ گریڈ کرنے سے پہلے ہمیشہ OEM ٹرانسیور کی ضروریات کو چیک کریں۔

حقیقی-دنیا کی مثالیں اور وہ کیوں اہم ہیں۔

مجھے کچھ حقیقی واقعات بتانے دو۔ جارجیا میں ایک تجارتی بینک کو اپنے بنیادی کاروباری ماڈیولز کے درمیان 100G لنکس کی ضرورت ہے۔ انہوں نے FS.com کے اعلی-کثافت MTP سسٹم کا انتخاب کیا۔ حل میں بیرونی روابط کے لیے بکتر بند MTP کیبلز کا استعمال کیا گیا۔ اس نے شدید بارش اور برفباری میں کام کیا۔ بینک کو اس کی بنیادی ایپلی کیشنز کے لیے کم-لیٹنسی ٹرانسمیشن ملی۔ میرے خیال میں اس سے پتہ چلتا ہے کہ پہلے سے ختم شدہ سسٹم کس طرح مشکل حالات میں کام کرتے ہیں۔

ایک اور مثال Corning's EDGE Rapid Connect ہے۔ یہ ایک ناہموار، ہائی-کثافت کیبلنگ کا حل ہے۔ یہ فاسٹ ٹریک MTP کنیکٹر استعمال کرتا ہے۔ دو تکنیکی ماہرین ایک کام کے دن میں 3,456 فائبر کو جوڑ سکتے ہیں۔ وہ تیز ہے۔ کارننگ کا کہنا ہے کہ یہ تنصیب کے وقت میں 70 فیصد تک کمی کرتا ہے۔ میرے خیال میں، اس قسم کی رفتار بڑے ڈیٹا سینٹرز کے لیے بہت ضروری ہے۔

نیز، MPO/MTP کنیکٹر وقت کی بچت کرتے ہیں۔ روایتی فیلڈ ختم ہونے میں پیچیدہ کاموں کے لیے 55-75 گھنٹے لگتے ہیں۔ MPO/MTP سسٹمز فیکٹری سے ختم ہو گئے ہیں۔ انہوں نے تنصیب کے وقت میں 75-80 فیصد کمی کی۔ یہ صرف بات نہیں ہے۔ یہ حقیقی بچت ہے۔

معیارات کیا کہتے ہیں۔

2010 سے IEEE 802.3ba معیار نے 40G اور 100G ایتھرنیٹ کے لیے اصول مرتب کیے ہیں۔ یہ مختلف میڈیا کے لیے PHY وضاحتیں بیان کرتا ہے۔ 2015 میں IEEE 802.3bm اپ ڈیٹ نے 100G کے لیے 4×25Gbps فن تعمیر کا اضافہ کیا۔ یہ 10×10Gbps سے 4×25Gbps پر چلا گیا۔ اس کا مطلب کم طاقت اور بہتر کثافت ہے۔ یہ معیارات آج کے QSFP28 ماڈیولز کی بنیاد ہیں۔

فاصلے کے لیے، OM4 فائبر بہترین ہے۔ یہ 100G-SR4 کے لیے 100 میٹر اور 40G-SR4 . OM3 کے لیے 150 میٹر 100G-SR4 کے لیے صرف 70 میٹر سپورٹ کرتا ہے۔ تو OM4 زیادہ رسائی دیتا ہے۔ ڈیٹا واضح ہے۔

400G کے لیے تیار ہو رہا ہے۔

400G میں منتقل ہو رہا ہے. 400G-SR8 PAM-4 انکوڈنگ اور MPO-16 کنیکٹر استعمال کرتا ہے۔ ہر فائبر 50G پر چلتا ہے۔ لہذا آپ کو 400G کے لیے 8 فائبر کی ضرورت ہے۔ یہ 16 ریشوں کے ساتھ پرانے NRZ خیال سے زیادہ موثر ہے۔

Commscope نوٹ کرتا ہے کہ 16 فائبر ٹرنک نئی تعمیرات کے لیے ہوشیار ہیں۔ وہ 8 فائبر اور 16 فائبر ایپلی کیشنز کو سپورٹ کرتے ہیں۔ یہ لچک دیتا ہے۔ مجھے یقین ہے کہ آگے کی منصوبہ بندی پیسے اور پریشانی کو بچاتی ہے۔

حتمی خیالات

فائبر ریڑھ کی ہڈی کا بنیادی ڈھانچہ جدید نیٹ ورکس کے لیے بہت ضروری ہے۔MPO/MTP کنیکٹرتیز رفتار- لنکس کو ممکن بنائیں۔ IEEE 802.3ba جیسے معیارات قواعد فراہم کرتے ہیں۔ OM4 فائبر اچھی کارکردگی پیش کرتا ہے۔ FS.com اور کارننگ کے حقیقی کیسز دکھاتے ہیں کہ یہ کام کرتا ہے۔ آگے دیکھتے ہوئے، 400G کو 16-فائبر MPOs اور PAM-4 ٹیکنالوجی کی ضرورت ہے۔ میرا مشورہ یہ ہے کہ اپنے سسٹم کو احتیاط سے پلان کریں۔ معیاری پرزے استعمال کریں۔ تنصیب کے قواعد پر عمل کریں۔ ہر چیز کی جانچ کریں۔ پھر آپ کا نیٹ ورک آج اور کل کے لیے تیار ہو جائے گا۔
