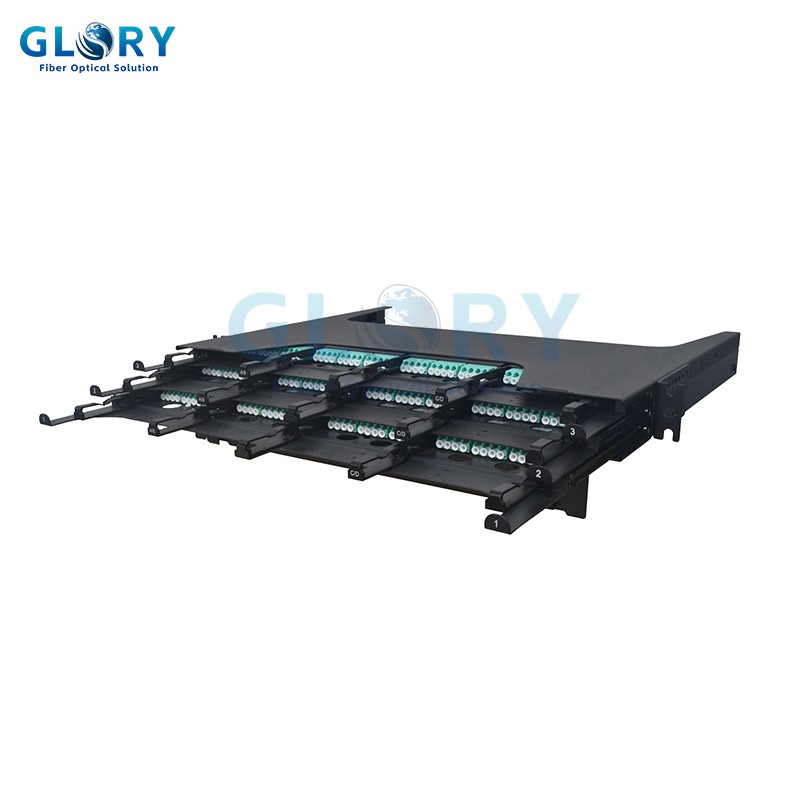

GL - MP6 اور GL - MPB6 سیریز MPO فائبر پیچ پینل کے ساتھ پری - ختم شدہ ماڈیولر کیسٹ سسٹم کے ساتھ ماڈیولر ڈیزائن اور فرنٹ اور ریئر پل - میکانکی ڈھانچے سے باہر ہیں ، جو اس پروڈکٹ کو ریپڈنگ پروڈکٹ سے الگ کرتے ہیں ، جو اس کی مصنوعات کو ریپڈنگ مصنوعات سے مختلف ہیں ،
تعیناتی ، تیز ردعمل ، اور درست خرابیوں کا سراغ لگانا۔ اختیاری ایل سی اڈاپٹر 1U-144F ، 2U-288F ، اور 4U-576F تک کی حمایت کرتا ہے ، اور اختیاری CS اڈاپٹر 1U-216F تک کی حمایت کرتا ہے۔

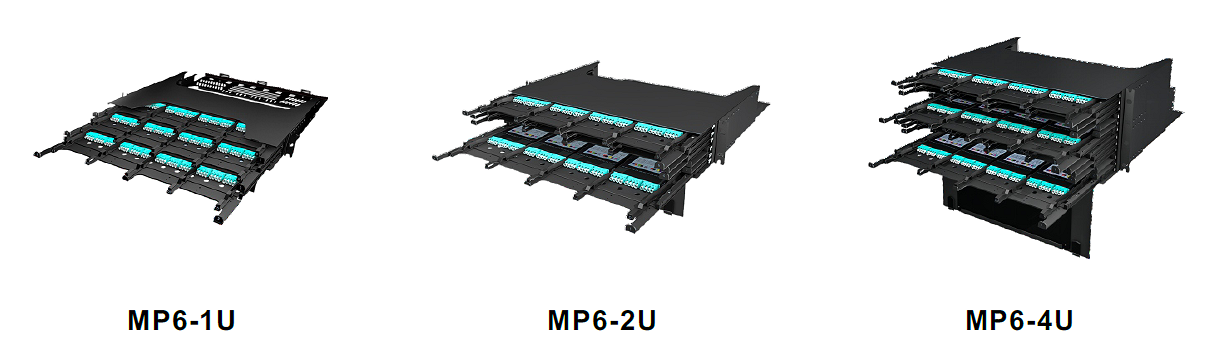

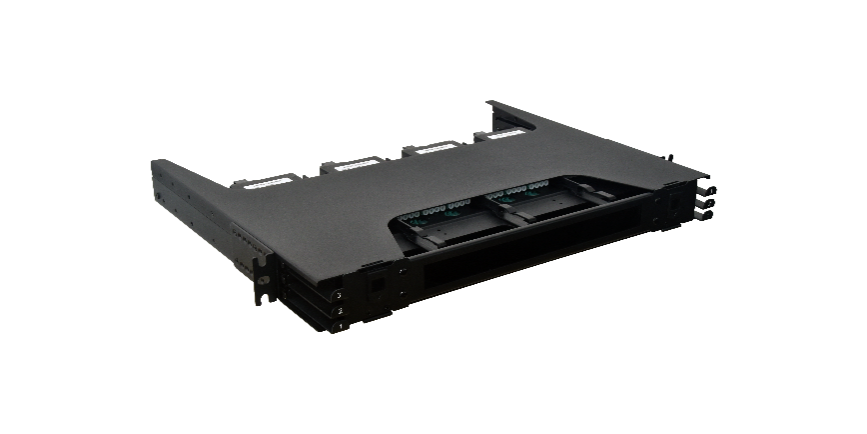

پروڈکٹ ماڈل اور ظاہری شکل
خصوصیات
اعلی کارکردگی
• ماڈیولر ڈیزائن ، ریلوں کے ذریعہ نکالا جاسکتا ہے
• ہر منزل 4 یا 6 کیسٹ انسٹال کر سکتی ہے
front سامنے اور عقبی کیبل مینجمنٹ کے افعال فراہم کرتا ہے
اعلی کثافت
• 1U 144-کور LC یا 216-CORE CS کنکشن تک کی حمایت کرتا ہے
U 2 یو 288 کور ایل سی تک کی حمایت کرتا ہے ، اور 4U 576 کور ایل سی کنیکشن کی حمایت کرتا ہے۔
• 1U 1728 کور MPO/MTP تک رسائی کی حمایت کرتا ہے
اعلی لچک
M MTP/MPO - MTP/MPO تبادلوں کی حمایت کریں
• اختیاری ایم ٹی پی/ایم پی او/ایل سی/سی ایس کنکشن
pig پگٹیل سپلیسنگ کی حمایت کریں

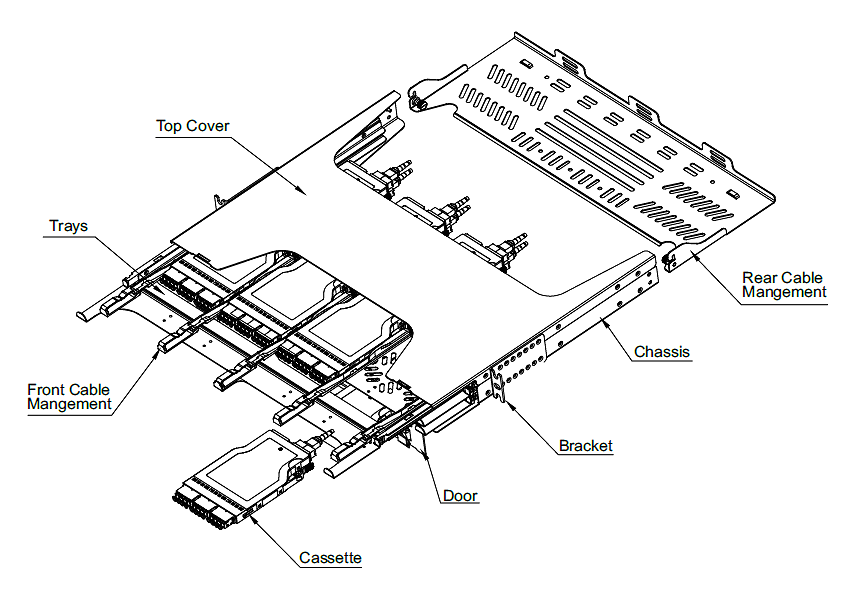

پیچ پینل کا ڈھانچہ
وضاحتیں
|
آئٹم کا نام |
ایم پی او فائبر پیچ پینل GL - MP6 PRE - ختم شدہ ماڈیولر کیسٹ سسٹم |
|
آپریٹنگ درجہ حرارت |
-40 ڈگری ~ +75 ڈگری |
|
اسٹوریج کا درجہ حرارت |
-40 ڈگری ~ +75 ڈگری |
|
نسبتا نمی |
85 ٪ (+30 ڈگری) سے کم یا اس کے برابر |
|
وایمنڈلیی دباؤ |
70KPA K 106KPA |
|
کابینہ کا مواد |
کولڈ رولڈ اسٹیل پلیٹ |
|
طول و عرض (WXDXH) |
482.8 ملی میٹر × 350 ملی میٹر × 1/2/4U (ٹیل گیٹ کے ساتھ: 497 ملی میٹر) |
|
فائبر گنتی (LC اڈاپٹر) |
1U:144F |
|
2U:288F |
|
|
4U:576F |
|
|
فائبر گنتی (CS اڈاپٹر) |
1U:216F |
|
فائبر گنتی (ایم پی او اڈاپٹر) |
1U:1728F/1U:864F |
|

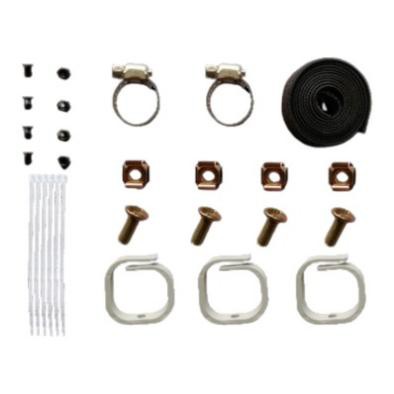

لوازمات |
|
|
|
تعلقات × 6pcs |
|
ہوپ چمٹا × 2pcs |
|
|
نلی کلیمپ × 2pcs |
|
|
1 میٹر جادو ٹائی × 1pcs |
|
|
M6 پیچ اور سکرو گری دار میوے × 4pcs |
|
|
لنک ٹیگ × 1pcs |
|
|
کیبل مینجمنٹ بریکٹ × 3pcs |
|
|
M3 سکرو اور گری دار میوے × 3pcs |
|
ایم پی او فائبر پیچ پینل کے لئے کیسیٹس کو بہتر کیبلنگ مینجمنٹ ، پلگ - اور - پلے ، تیز رفتار تعیناتی ، لچک اور انتظام میں اضافہ ، اور تنصیب کے اخراجات میں کمی کے لئے ڈیزائن کیا گیا ہے۔ ماڈل مندرجہ ذیل ہیں:

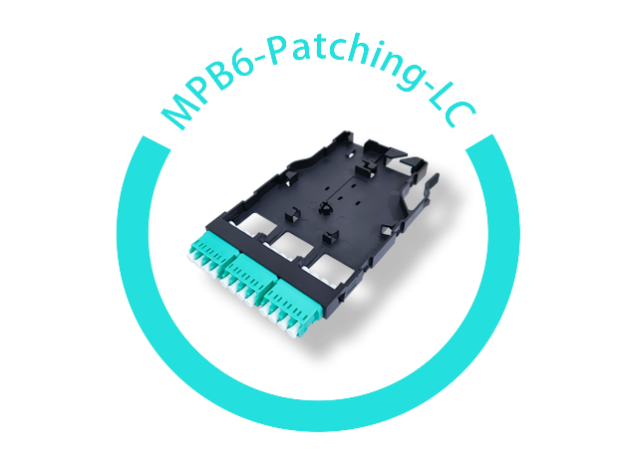

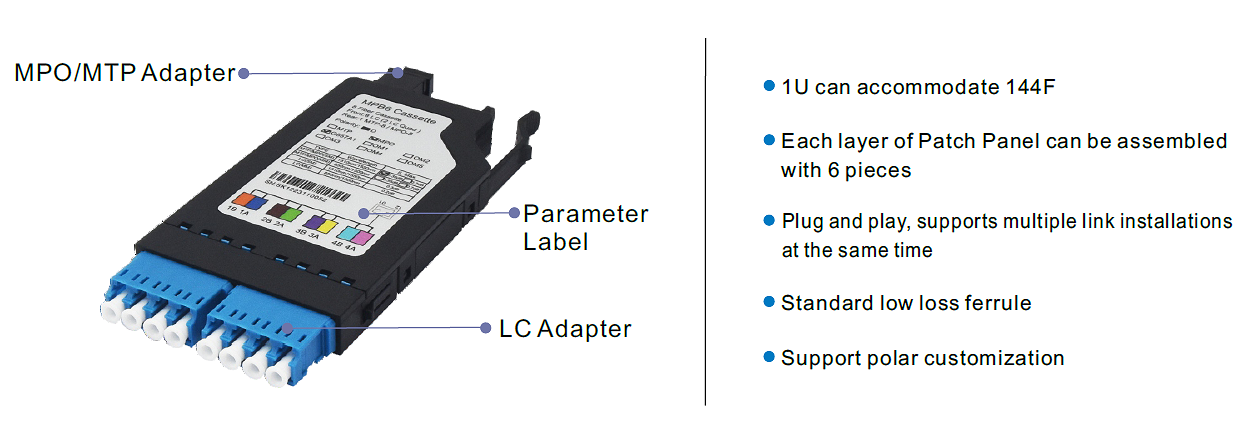

GL - MPB6 کیسیٹس (8f - lc casettes)
|
مصنوعات کی وضاحتیں |
|
|
فائبر گنتی |
8F |
|
فائبر کی قسم |
G657A1 ، OM3 ، OM4 ، OM5 |
|
فائبر موڈ |
ایس ایم/ایم ایم |
|
پولریٹی قسم |
قسم b |
|
مواد |
پلاسٹک |
|
فرنٹ کنیکٹر |
ایس ایم: ایل سی - یو پی سی/اے پی سی (یو پی سی: بلیو/اے پی سی: سبز) |
|
ملی میٹر: LC - UPC (OM3: ایکوا/OM4: وایلیٹ/OM5: چونے گرین) |
|
|
پیچھے کنیکٹر |
ایس ایم: ایم پی او/ایم ٹی پی - اے پی سی مرد |
|
ایم ایم: ایم پی او/ایم ٹی پی - یو پی سی مرد |
|
|
طول و عرض (WXDXH) |
60 ملی میٹر × 105 ملی میٹر × 11.4 ملی میٹر (کوئی اڈاپٹر نہیں) |
|
کارکردگی کی خصوصیات |
|
|
فرنٹ کنیکٹر اندراج کا نقصان |
ایس ایم: 0.3db سے کم یا اس کے برابر یو پی سی ؛ اے پی سی 0.3db سے کم یا اس کے برابر |
|
ایم ایم: یو پی سی 0.2db سے کم یا اس کے برابر |
|
|
فرنٹ کنیکٹر واپسی کا نقصان |
ایس ایم: یو پی سی 50 ڈی بی سے زیادہ یا اس کے برابر ، اے پی سی 60 ڈی بی سے زیادہ یا اس کے برابر ؛ ایم ایم: یو پی سی 35 ڈی بی سے زیادہ یا اس کے برابر |
|
پیچھے کنیکٹر اندراج کا نقصان |
ایس ایم: 0.35db (LL) سے کم یا اس کے برابر UPC |
|
ایم ایم: یو پی سی سے کم یا اس کے برابر 0.35db (ll) |
|
|
پیچھے کنیکٹر کی واپسی کا نقصان |
ایس ایم: 50db سے زیادہ یا اس کے برابر اے پی سی ؛ ملی میٹر: یو پی سی 35db سے زیادہ یا اس کے برابر |

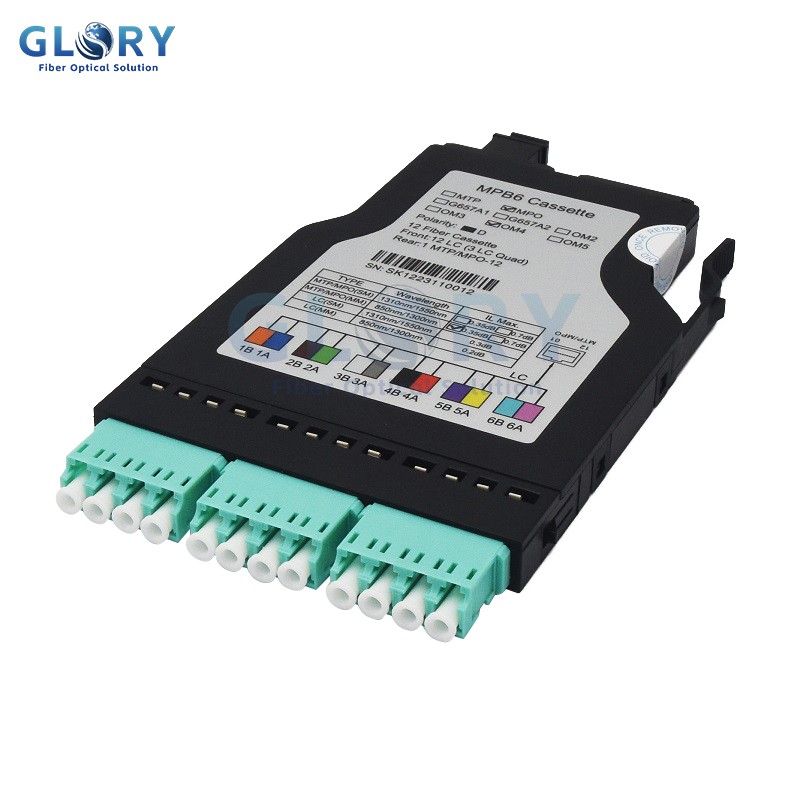

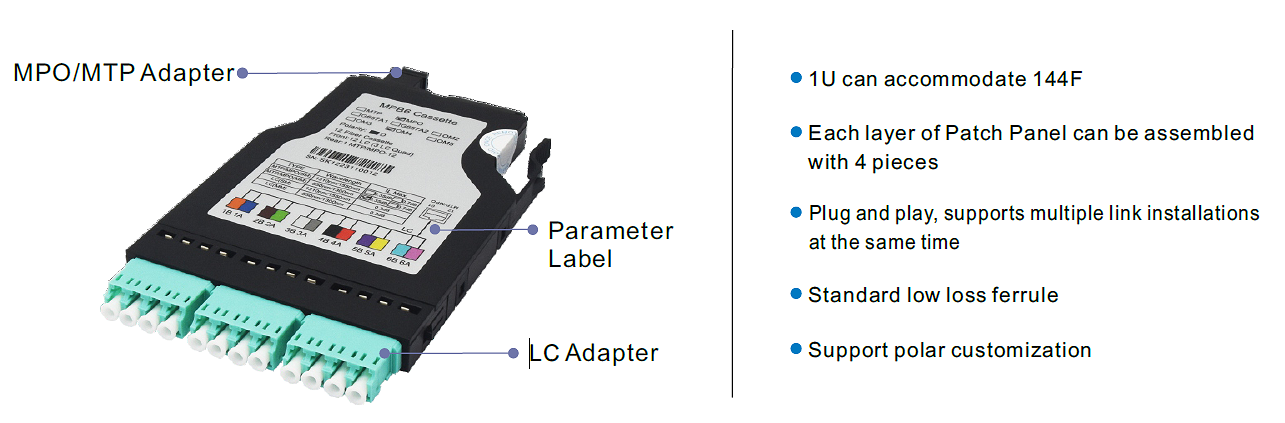

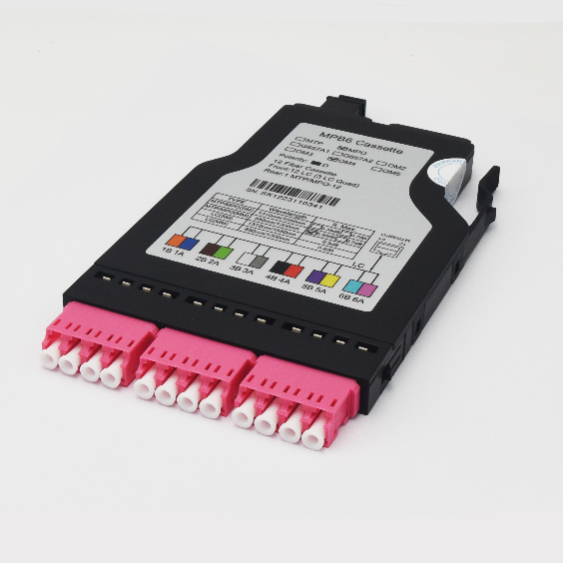

GL - MPB6 کیسیٹس (12f - lc Casettes)
|
مصنوعات کی وضاحتیں |
||
|
فائبر گنتی |
12F |
|
|
فائبر کی قسم |
G657A1 ، OM3 ، OM4 ، OM5 |
|
|
فائبر موڈ |
ایس ایم/ایم ایم |
|
|
پولریٹی قسم |
قسم a |
|
|
مواد |
پلاسٹک |
|
|
فرنٹ کنیکٹر |
ایس ایم: ایل سی - یو پی سی/اے پی سی (یو پی سی: بلیو/اے پی سی: سبز) |
|
|
ملی میٹر: LC - UPC (OM3: ایکوا/OM4: وایلیٹ/OM5: چونے گرین) |
||
|
پیچھے کنیکٹر |
ایس ایم: ایم پی او/ایم ٹی پی - اے پی سی مرد |
|
|
ایم ایم: ایم پی او/ایم ٹی پی - یو پی سی مرد |
||
|
طول و عرض (WXDXH) |
90 ملی میٹر × 130 ملی میٹر × 11.4 ملی میٹر (کوئی اڈاپٹر نہیں) |
|
|
کارکردگی کی خصوصیات |
||
|
فرنٹ کنیکٹر اندراج کا نقصان |
ایس ایم: 0.3db سے کم یا اس کے برابر یو پی سی ؛ اے پی سی 0.3db سے کم یا اس کے برابر |
|
|
ایم ایم: یو پی سی 0.2db سے کم یا اس کے برابر |
||
|
فرنٹ کنیکٹر واپسی کا نقصان |
ایس ایم: یو پی سی 50 ڈی بی سے زیادہ یا اس کے برابر ، اے پی سی 60 ڈی بی سے زیادہ یا اس کے برابر ؛ ایم ایم: یو پی سی 35 ڈی بی سے زیادہ یا اس کے برابر |
|
|
پیچھے کنیکٹر اندراج کا نقصان |
ایس ایم: 0.35db (LL) سے کم یا اس کے برابر UPC |
|
|
ایم ایم: یو پی سی سے کم یا اس کے برابر 0.35db (ll) |
||
|
پیچھے کنیکٹر کی واپسی کا نقصان |
ایس ایم: 50db سے زیادہ یا اس کے برابر اے پی سی ؛ ملی میٹر: یو پی سی 35db سے زیادہ یا اس کے برابر |
|

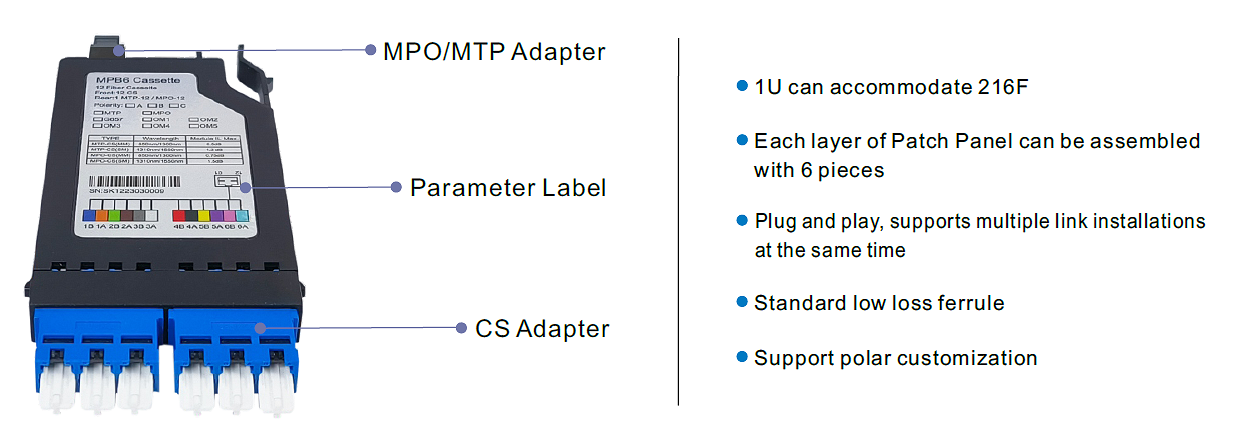

GL - MPB6 کیسیٹس (12f - CS Casettes)
|
مصنوعات کی وضاحتیں |
|
|
فائبر گنتی |
12F |
|
فائبر کی قسم |
G657A1 ، OM3 ، OM4 ، OM5 |
|
فائبر موڈ |
ایس ایم/ایم ایم |
|
پولریٹی قسم |
قسم a |
|
مواد |
پلاسٹک |
|
فرنٹ کنیکٹر |
ایس ایم: CS - UPC/APC (UPC: بلیو/اے پی سی: سبز) |
|
ملی میٹر: CS - UPC (OM3: ایکوا/OM4: وایلیٹ/OM5: چونے گرین) |
|
|
پیچھے کنیکٹر |
ایس ایم: ایم پی او/ایم ٹی پی - اے پی سی مرد |
|
ایم ایم: ایم پی او/ایم ٹی پی - یو پی سی مرد |
|
|
طول و عرض (WXDXH) |
60 ملی میٹر × 105 ملی میٹر × 11.4 ملی میٹر (کوئی اڈاپٹر نہیں) |
|
کارکردگی کی خصوصیات |
|
|
فرنٹ کنیکٹر اندراج کا نقصان |
ایس ایم: 0.3db سے کم یا اس کے برابر یو پی سی ؛ اے پی سی 0.3db سے کم یا اس کے برابر |
|
ایم ایم: یو پی سی 0.2db سے کم یا اس کے برابر |
|
|
فرنٹ کنیکٹر واپسی کا نقصان |
ایس ایم: یو پی سی 50 ڈی بی سے زیادہ یا اس کے برابر ، اے پی سی 60 ڈی بی سے زیادہ یا اس کے برابر ؛ ایم ایم: یو پی سی 35 ڈی بی سے زیادہ یا اس کے برابر |
|
پیچھے کنیکٹر اندراج کا نقصان |
ایس ایم: 0.35db (LL) سے کم یا اس کے برابر UPC |
|
ایم ایم: یو پی سی سے کم یا اس کے برابر 0.35db (ll) |
|
|
پیچھے کنیکٹر کی واپسی کا نقصان |
ایس ایم: اے پی سی سے زیادہ یا اس کے برابر 50db ؛ ملی میٹر: یو پی سی 35db سے زیادہ یا اس کے برابر |

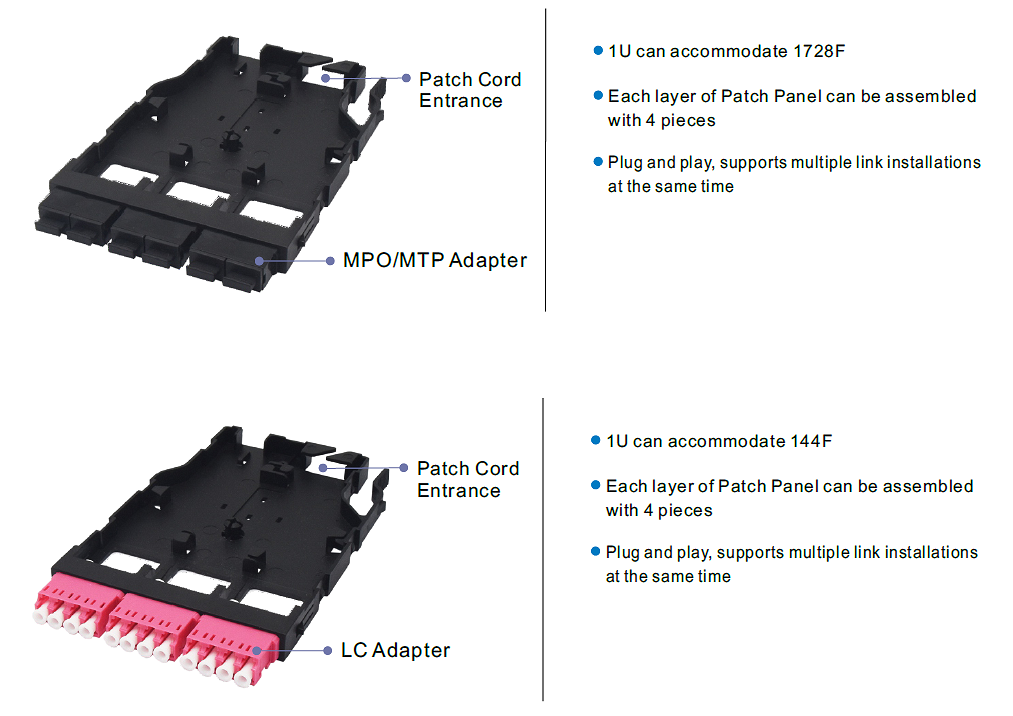

GL - MPB6 کیسیٹس (کیسیٹس پینل)
|
مصنوعات کی وضاحتیں |
|
|
فائبر گنتی |
1728F/144F |
|
فائبر کی قسم |
G657A1 ، OM3 ، OM4 ، OM5 |
|
فائبر موڈ |
ایس ایم/ایم ایم |
|
مواد |
پلاسٹک |
|
فرنٹ اڈاپٹر |
ایم پی او/ایم ٹی پی/ایل سی |
|
طول و عرض (WXDXH) |
90 ملی میٹر × 130 ملی میٹر × 11.4 ملی میٹر (کوئی اڈاپٹر نہیں) |

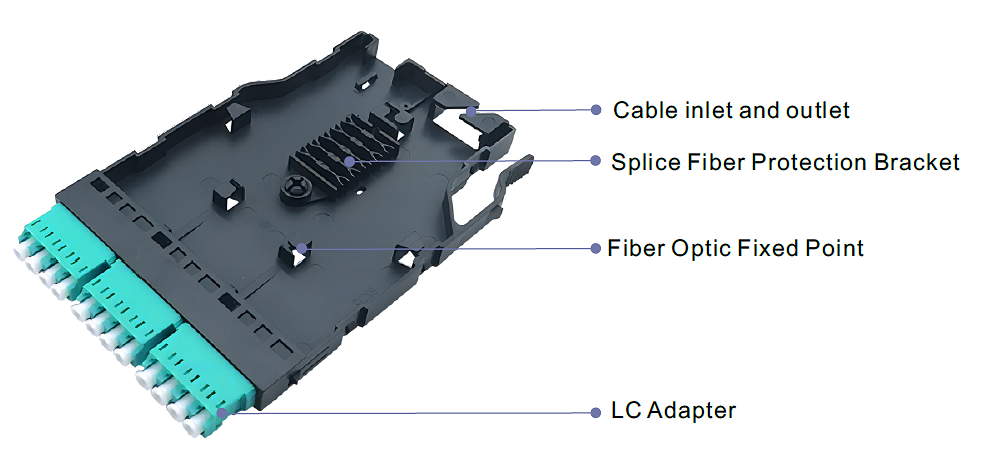

GL - MPB6 کیسیٹس (12f - lc splicing Casettes)
|
مصنوعات کی وضاحتیں |
|
|
فائبر گنتی |
12F |
|
فائبر کی قسم |
G657A1 ، OM3 ، OM4 ، OM5 |
|
فائبر موڈ |
ایس ایم/ایم ایم |
|
مواد |
پلاسٹک |
|
فرنٹ کنیکٹر |
ایس ایم: ایل سی - یو پی سی/اے پی سی (یو پی سی: بلیو/اے پی سی: سبز) |
|
ملی میٹر: LC - UPC (OM3: ایکوا/OM4: وایلیٹ/OM5: چونے گرین) |
|
|
طول و عرض (WXDXH) |
90 ملی میٹر × 130 ملی میٹر × 11.4 ملی میٹر (کوئی اڈاپٹر نہیں) |
|
کارکردگی کی خصوصیات |
|
|
فرنٹ کنیکٹر اندراج کا نقصان |
ایس ایم: 0.3db سے کم یا اس کے برابر یو پی سی ؛ اے پی سی 0.3db سے کم یا اس کے برابر |
|
ایم ایم: یو پی سی 0.2db سے کم یا اس کے برابر |
|
|
فرنٹ کنیکٹر واپسی کا نقصان |
ایس ایم: یو پی سی 50 ڈی بی سے زیادہ یا اس کے برابر ، اے پی سی 60 ڈی بی سے زیادہ یا اس کے برابر ؛ ایم ایم: یو پی سی 35 ڈی بی سے زیادہ یا اس کے برابر |
ایم پی او فائبر پیچ پینل آرڈر کرنے والی معلومات
GL - پیچ پینل - MP6
|
MP6 - ایم - ایس پی - B - 9004 - N×12F - N×8F - 1U 1 2 3 4 5 6 7 8 |
|
|
1 ماڈل |
MP6 |
|
2-ترتیب |
EM: خالی |
|
3 مادی |
ایس پی: کولڈ رولڈ اسٹیل پلیٹ |
|
4-سپرے |
بی: ٹھیک ریت کا اناج |
|
5-سپرے رنگ |
9004: RAL9004 |
|
6-12F کیسیٹس مقدار |
N×12,N=1,2,3,4,5... |
|
7-8F کیسیٹس مقدار |
N×8,N=1,2,3,4,5... |
|
8-کیبنیٹ اونچائی |
1U,2U,4U |
|
نوٹ: 1۔ ہر پینل کو 6PCS 8F کیسیٹس یا 4PCS 12F کیسیٹس کے ساتھ تشکیل دیا جاسکتا ہے۔ 2.1U پینل کی 3 پرتوں ، 2U کے ساتھ 2U ، اور 4 یو 12 پرتوں کے ساتھ تشکیل دیا جاسکتا ہے۔ |
|
کیسیٹس - GL - MPB6
|
MPB6_12F- اے پی - P - سیاہ - 1×12 - ایم پی او/پی سی - LC/UPC - OM4 1 2 3 4 5 6 7 8 |
|
|
1 ماڈل |
MPB6_8F ؛ MPB6_12F ؛ MPB6S_12F |
|
2-ترتیب |
EM: خالی ؛ AD: اڈاپٹر شامل ؛ اے پی: مکمل طور پر لیس ہے |
|
3 مادی |
پی: پلاسٹک |
|
4 رنگ |
سیاہ |
|
5-کاسٹیٹس پیچ کی ہڈی |
1 × 12: 1pcs 12 کور پیچ کی ہڈی |
|
6 ریئر کنیکٹر |
ایم پی او/پی سی ؛ ایم پی او/اے پی سی ؛ ایم ٹی پی/پی سی ؛ ایم ٹی پی/اے پی سی |
|
7 فرنٹ کنیکٹر |
LC/PC ؛ LC/APC ؛ CS/PC ؛ CS/APC |
|
8 فائبر کی قسم |
G657A1 ؛ OM3 ؛ OM4 ؛ OM5 |
|
نوٹ: سامنے کا اختتام CS اڈاپٹر کا استعمال کرتا ہے اور ماڈیول باکس MPB6_8F استعمال کرتا ہے۔ |
|

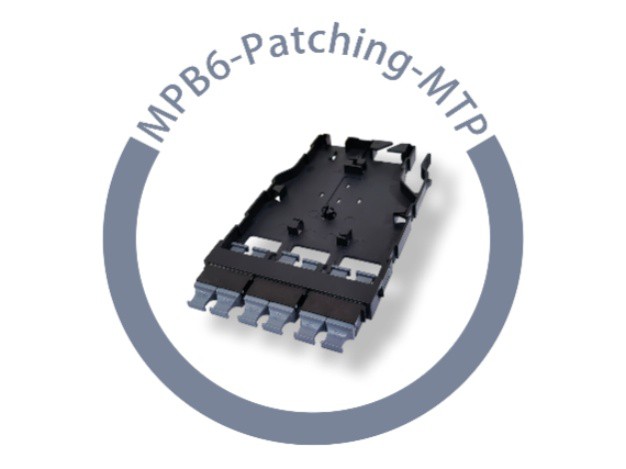

کیسیٹس پینل
|
MPB6P- ad - P - سیاہ -3MPO (DX)-ایس ایم/یو پی سی 1 2 3 4 5 6 |
|
|
1 ماڈل |
MPB6P |
|
2-ترتیب |
EM: خالی ؛ AD: اڈاپٹر شامل ہے |
|
3 مادی |
پی: پلاسٹک |
|
4 رنگ |
سیاہ |
|
5-اڈاپٹر کی قسم |
3MPO (DX) ، 3MTP (DX) ، 3LC (QT) |
|
6-رابطہ کی قسم |
ایس ایم/یو پی سی ، ایس ایم/اے پی سی ، ایم ایم/یو پی سی ، او ایم 3/یو پی سی ، او ایم 4/یو پی سی |
|
نوٹ: 1.① LC اڈاپٹر: سیدھے چار - پن مختصر LUG ؛ PP MPO/MTP اڈاپٹر: ایس سی ٹائپ شارٹ لوگ فلاجینج ، جس کا سامنا کلیدی کے ایک سرے کے ساتھ ہے اور دوسرے سرے کا سامنا کرنا پڑتا ہے۔ 2. پینل کے نچلے حصے میں 3 مربع سوراخ ہیں۔ |
|
