مشترکہ بندش گنبد

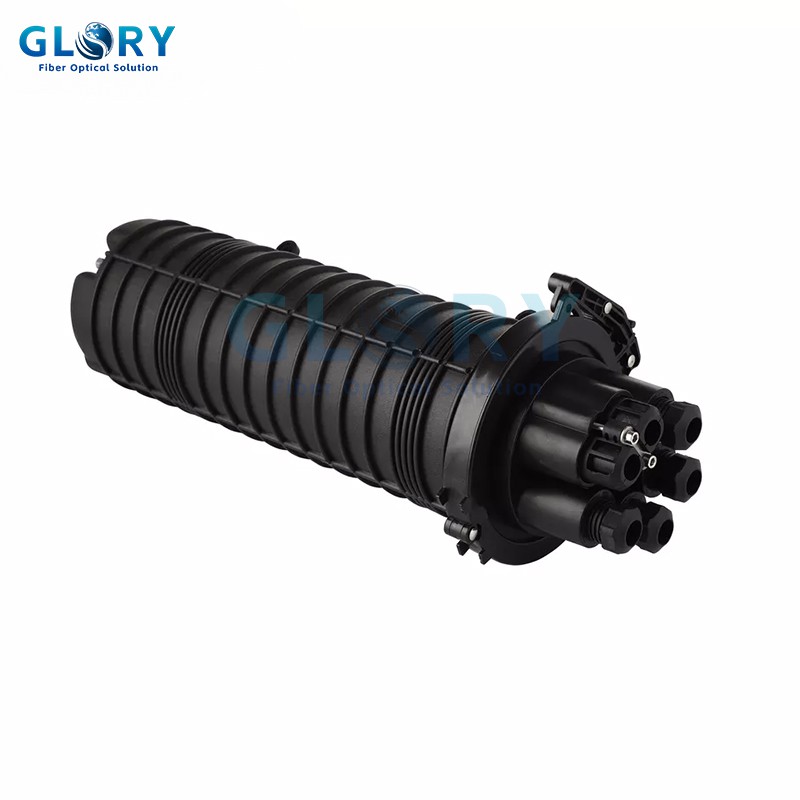

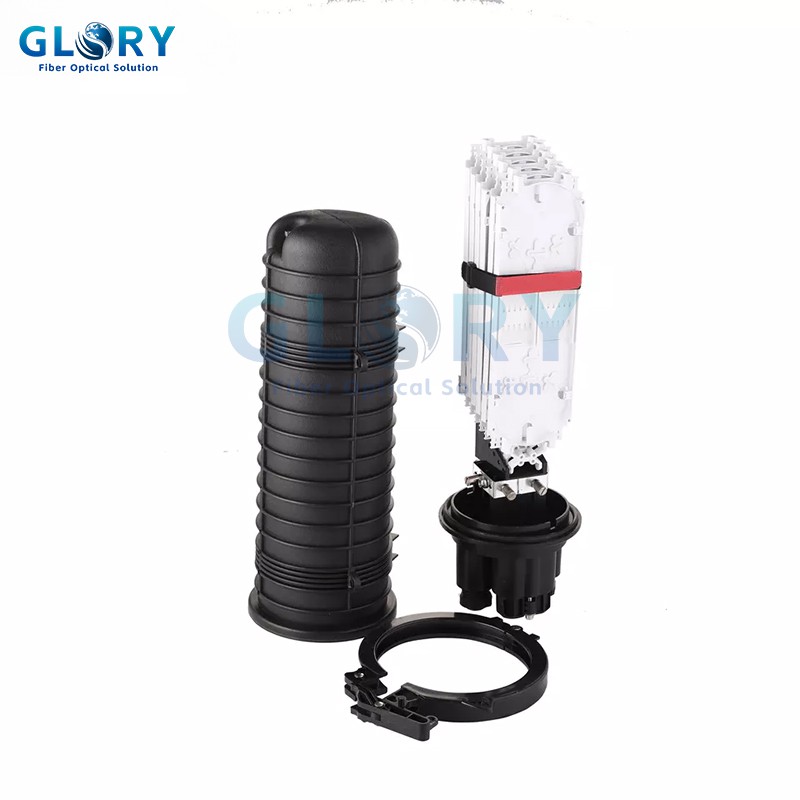

یہ فائبر اسپلائس بندش ایک گنبد دیوار ہے جس میں آؤٹ ڈور آپٹیکل کیبل میں 1 انلیٹ اور 4 آؤٹ لیٹ بندرگاہوں کے ساتھ اور باہر آؤٹ ڈور آپٹیکل کیبل ہے ، جس میں 144 کور مشترکہ مشترکہ ہوسکتے ہیں۔ فائبر آپٹک مشترکہ دیوار کا خول بہترین انجینئرنگ پلاسٹک کا ہے۔ اس میں ہلکا پھلکا ، اعلی مکینیکل طاقت ، اینٹی - عمر بڑھنے ، مضبوط سنکنرن - مزاحمت کی خصوصیات ہیں۔ او ایس پی کے اندر فائبر سپلائنگ بند ہونے والے خانے میں 6 پی سی ایس 24 اسپلس ٹرے سپلیس اور اضافی ریشوں کے انتظام کے ل placed رکھ سکتے ہیں۔ فائبر مشترکہ دیوار اچھی سگ ماہی کی کارکردگی کے ساتھ ہے ، IP68 تک تحفظ۔ آپٹیکل فائبر ٹرانسمیشن کے دوران باہر کے پودوں کی اسپلائس بندش کو براہ راست اور برانچ کنکشن کے لئے استعمال کیا جاتا ہے اور یہ مشترکہ کنکشن اور تحفظ فراہم کرتا ہے۔
بیرونی پلانٹ OSP کے لئے فائبر آپٹک مشترکہ انکلوژر باکس آؤٹ ڈور آپٹیکل فائبر کیبل (او ایف سی) کی تقسیم ، اسپلائس اور اسٹوریج کے کام کو مربوط کرتا ہے ، اور اسے فضائی ، ڈکٹ ، قطب ، دیوار بڑھتے ہوئے ، زیر زمین دفن شدہ فائبر آپٹک کیبل پروجیکٹس میں استعمال کیا جاسکتا ہے۔

long طویل - فاصلہ ٹرانسمیشن اور میں
• مقامی فائبر ڈسٹری بیوشن نیٹ ورک
home گھر / فائبر سے فائبر (ftth / fttc)۔

فائبر آپٹک مشترکہ انکلوژر باکس کے لئے فائبر آپٹک سپلیسنگ کے دو اہم طریقے کیا ہیں؟
فائبر - آپٹک کنکشن تیزی سے مرکزی دھارے میں شامل ہونے کے ساتھ ، فائبر آپٹک سپلائی کو درست طریقے سے انجام دینے کی صلاحیت زیادہ سے زیادہ اہم ہوتی جارہی ہے۔ ابھی تک ، فائبر آپٹک سپلائینگ دو طریقوں میں سے ایک کا استعمال کرتے ہوئے کی جاسکتی ہے: فیوژن سپلائینگ اور مکینیکل سپلائینگ۔
فائبر آپٹک انسٹالیشن کے ساتھ آگے بڑھنے سے پہلے ، انٹیگریٹرز کے لئے دونوں طریقوں کی کافی اچھی تفہیم حاصل کرنا ضروری ہے۔ اس سے یہ طے کرنے میں مدد ملے گی کہ کون سی تکنیک آپ کی کمپنی کے طویل - مدت کے اہداف کے لئے بہترین کام کرے گی اور آپ کی کارکردگی اور بجٹ کی ضروریات کو پورا کرے گی۔

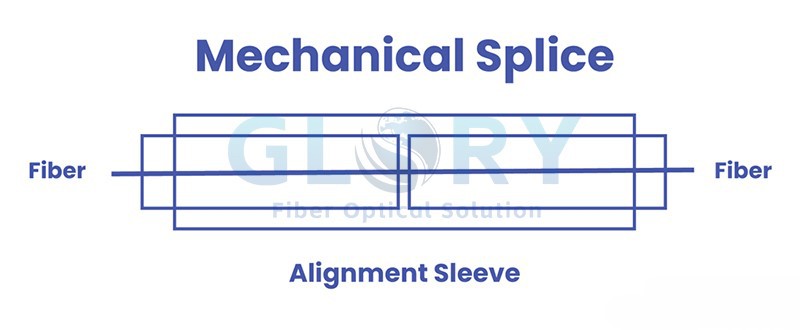

اس فائبر آپٹک سپلیسنگ تکنیک میں دو فائبر آپٹک کیبلز کی عین مطابق سیدھ شامل ہے ، جو ایک مستقل بانڈ کے بجائے خود {{0} assion میں موجود اسمبلی کے ذریعہ رکھی گئی ہے۔ مکینیکل اسپلائس کو دو فائبر کیبلز کو اس طرح سے رکھنے کے لئے ڈیزائن کیا گیا ہے جس سے روشنی کو بغیر کسی رکاوٹ کے گزرنے کی اجازت ملتی ہے ، جس میں تقریبا 0.3 DB یا 10 ٪ کا عام نقصان ہوتا ہے۔

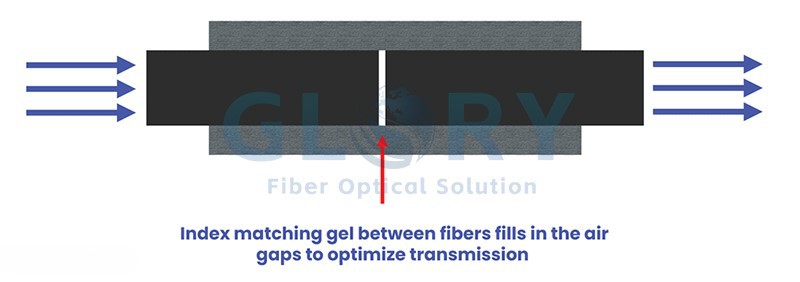

اس عمل میں ، ٹیکنیشن کو انڈیکس مماثل جیل کے ساتھ سیدھ میں شامل کرنے کے آلے کا استعمال کرنا چاہئے۔ جیل کے پاس کم سے کم پیچھے کی عکاسی کے ساتھ ، مشترکہ میں روشنی کی ترسیل کو بڑھانے کے لئے اسی طرح کا اضطراب انگیز انڈیکس ہونا ضروری ہے۔

مکینیکل سپلائینگ عام طور پر اس وقت استعمال کی جاتی ہے جب تنصیب کے دوران کیبلز کو عارضی طور پر مربوط کرنے کے لئے ، اسپلیس کو جلدی اور آسانی سے بنانے کی ضرورت ہوتی ہے۔ اس کی وجہ یہ ہے کہ اگر ضرورت پیش آتی ہے تو مکینیکل چھڑکنے کو آسانی سے منقطع کیا جاسکتا ہے اور اسپلس کو انجام دینے کے ل you آپ کو مہنگے اپریٹس کی ضرورت نہیں ہوتی ہے۔

دو فائبر آپٹک کیبلز کو ایک ساتھ شامل کرنے کا دوسرا طریقہ - اور اس بار ہم مستقل کنکشن کی بات کر رہے ہیں - فیوژن سپلیسنگ ہے۔

اس تکنیک میں ، ایک مشین یا الیکٹرک آرک کا استعمال گرمی اور فیوز/ویلڈ شیشے کے سروں کو تیار کرنے کے لئے کیا جاتا ہے جو روشنی کی مسلسل منتقلی کے لئے بالکل ایک دوسرے کے ساتھ منسلک ہوتے ہیں۔ اس کا ترجمہ تقریبا 0.1dbb کی بہت کم توجہ میں ہے۔
فیوژن سپلائینگ کم اندراج کے نقصان کے ساتھ ایک قابل اعتماد مشترکہ پیدا کرتی ہے اور جب صحیح طریقے سے انجام دی جاتی ہے تو قریب صفر کی عکاسی ہوتی ہے ، اور اس طرح ، مکینیکل سپلیسنگ کے مقابلے میں زیادہ وسیع پیمانے پر استعمال ہوتا ہے۔ مثال کے طور پر ، اس کا استعمال طویل اعلی ڈیٹا ریٹ کنکشن لائنوں میں کیا جاتا ہے جو ایک بار انسٹال ہوجاتے ہیں ، ان میں ترمیم کرنے کا امکان نہیں ہوتا ہے۔
