OTDR ٹریس پر ایک بار بار چلنے والا، کم-سطح کا واقعہ، قطعی طور پر 45-میٹر کے نشان پر جو قطار کے اختتام سے مطابقت رکھتا ہے-1310 nm کے مقابلے 1550 nm پر اضافی 0.15 dB نقصان دکھا رہا ہے۔ یہ دستخط اکثر کسی ناقص اسپلائس یا گندے کنیکٹر کی طرف نہیں بلکہ جدید، کارکردگی سے چلنے والے ڈیٹا سینٹرز میں ایک زیادہ نظامی مسئلے کی طرف اشارہ کرتا ہے: ٹھنڈا- اور گرم گلیارے کنٹینمنٹ کے ذریعے مسلط تھرمل گریڈینٹ۔ اگرچہ کنٹینمنٹ بجلی کے استعمال کی تاثیر (PUE) کے لیے غیر واضح طور پر فائدہ مند ہے، لیکن یہ اس کے لیے ایک الگ مائیکرو کلائمیٹ بناتا ہے۔ڈیٹا سینٹر کیبلنگبنیادی ڈھانچہ فائبر آپٹک کیبلز، جو اکثر روشنی کی ناکارہ نالیوں کے طور پر سمجھی جاتی ہیں، درحقیقت درجہ حرارت کے پائیدار فرق کے مکینیکل اور آپٹیکل نتائج کے لیے حساس ہوتی ہیں، جس سے مصنوعات کے انتخاب اور راستے کی حکمت عملی دونوں کو دوبارہ ڈیزائن کرنے کی ضرورت ہوتی ہے۔
مسئلہ کی طبیعیات: درجہ حرارت کے کام کے طور پر توجہ
بنیادی میکانزم مائکرو موڑنے والا ہے۔ درجہ حرارت کی تبدیلیاں کیبل کے مواد میں توسیع اور سکڑاؤ کا باعث بنتی ہیں تھرمل ایکسپینشن (CTE) کے ان کے مختلف گتانک تناؤ پیدا کرتے ہیں۔ ایک موجود ماحول میں، ایک ریشہ ایک ٹھنڈے گلیارے (شاید 18-22 ڈگری) سے گرم گلیارے میں چل رہا ہے (ممکنہ طور پر 35-40 ڈگری یا آئی ٹی گیئر کے پیچھے) طول بلد تھرمل گریڈینٹ کا تجربہ کرتا ہے۔ TIA-942 معیار اس بات کو تسلیم کرتا ہے، کنٹینمنٹ رکاوٹوں کے درمیان درجہ حرارت کے فرق کو نوٹ کرنا 20 ڈگری سے زیادہ ہو سکتا ہے۔ یہ تناؤ ریشہ کو بفر ٹیوب میں مائکروسکوپک خامیوں کے خلاف یا دوسرے ریشوں کے خلاف دبانے کا سبب بن سکتا ہے، چھوٹے، وقفے وقفے سے موڑتا ہے۔ یہ مائیکرو گائیڈڈ کور موڈ سے جوڑے کی روشنی کو ہائی آرڈر کلیڈنگ موڈز میں موڑ دیتا ہے، جو تیزی سے کم ہوتے ہیں۔ یہ اثر طول موج پر منحصر ہے، غیر متناسب طور پر طویل طول موج (مثلاً، 1550 nm، 1625 nm) کو متاثر کر رہا ہے جو 1310 nm کے مقابلے CWDM/DWDM اور نظام کی نگرانی کے لیے اہم ہے۔ مطالعات، جیسا کہ IEC TR 62614-2 میں حوالہ دیا گیا ہے، یہ ظاہر کرتا ہے کہ معیاری G.652.D فائبر کے لیے، -20 ڈگری سے 70 ڈگری تک کا درجہ حرارت کا چکر 1550 nm پر 0.1 dB/km تک عارضی کشندگی کا اضافہ کر سکتا ہے، جس کے ساتھ پلاسٹک میں مستقل تبدیلی کی وجہ سے پلاسٹک کی تبدیلی کا امکان ہوتا ہے۔ میٹرکس
اعلی-کثافت کا مسئلہ:MTP/MPOتناؤ کے تحت نظام

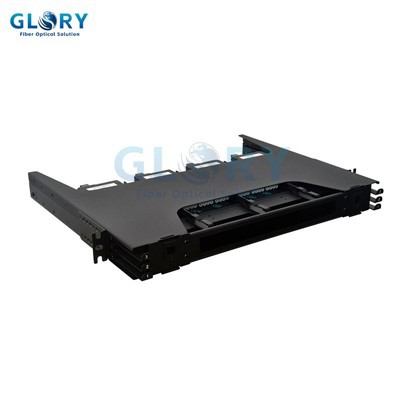

کی طرف بڑھناMTP/MPOریڑھ کی ہڈی کے لیے ٹرنک کیبلز-لیف آرکیٹیکچرز اور 400G/800G ایپلی کیشنز چیلنج کو تیز کرتی ہیں۔ ایک واحد 144-فائبر ٹرنک کیبل تھرمل ماس اور مکینیکل پیچیدگی کے نمایاں ارتکاز کی نمائندگی کرتی ہے۔ ایک مضبوطی سے پیک کے اندرفائبر آپٹک پیچ پینل، MTP کنیکٹر کے بوٹ کے اندر انفرادی ریشوں کا موڑ کا رداس اور ٹرنک کیبل کے پنکھے-آؤٹ سیکشنز کی روٹنگ اہم ہیں۔
گرم گلیارے میں کیبنٹ پر نصب ایک پینل پورے تنے اور اس کے کنیکٹرائزڈ بریک آؤٹ کی صف کو بلند درجہ حرارت سے مشروط کر دے گا۔ سٹرین ریلیف بوٹس اور پینل کی اندرونی کیبلنگ کو نہ صرف ایک جامد موڑ کو ایڈجسٹ کرنے کے لیے ڈیزائن کیا جانا چاہیے، بلکہمتحرکایک جو گلیارے کے درجہ حرارت کے ساتھ مختلف ہوتا ہے۔ ایک ناقص ڈیزائن 15 ڈگری ڈیلٹا کو بیک وقت 72 یا 144 ریشوں میں مجموعی مائیکرو موڑنے میں تبدیل کر سکتا ہے۔ صنعت کا ردعمل آپٹمائزڈ فلنگ کمپاؤنڈز اور ڈھیلے ٹیوب ڈیزائن کے ساتھ کیبلز ہے جو فائبر کو زیادہ آزادانہ طور پر منتقل ہونے دیتا ہے، اور بڑے، صاف کرنے والے رداس مینیجرز کے ساتھ پینلز۔ تجارت-بند ہونے سے اکثر کیبل کی سختی میں اضافہ ہوتا ہے اور پیکنگ کی کثافت میں کمی ہوتی ہے-جدید ٹاپ-کے-ڈیزائن کے اعلی-پورٹ-کاؤنٹ ایتھوس کے ساتھ براہ راست ٹکراؤ۔
اسٹریٹجک لے آؤٹ: کی جگہ کا تعینفائبر آپٹک پیچ پینل
آپس میں جڑنے کا مقام ایک اسٹریٹجک فیصلہ بن جاتا ہے۔ پرائمری تعینات کرنافائبر آپٹک پیچ پینلسرد گلیارے میں منطقی معلوم ہوتا ہے، غیر فعال انفراسٹرکچر کو بلند ترین درجہ حرارت سے بچاتا ہے۔ تاہم، یہ جمپروں کی لمبائی میں اضافہ کر سکتا ہے جنہیں فعال آلات تک پہنچنے کے لیے گرم گلیارے میں داخل ہونا ضروری ہے، جس سے گریڈینٹ میں فائبر کی زیادہ لمبائی سامنے آتی ہے۔
اس کے برعکس، گرم گلیارے میں پینل رکھنا پیچ کی ہڈیوں اور کنیکٹر انٹرفیس کو تھرمل ایجنگ سے مشروط کرتا ہے اور اس کے لیے اعلی-درجہ حرارت-درجہ بندی والے اجزاء کے استعمال کی ضرورت ہوتی ہے۔ مائیکروسافٹ اور گوگل جیسے آپریٹرز کی طرف سے بڑے پیمانے پر عمل درآمد میں دیکھا جانے والا ایک زیادہ باریک انداز، ایک تقسیم شدہ پیچنگ فن تعمیر ہے۔ مین ڈسٹری بیوشن ٹرنک، اکثر بکتر بند اور وسیع درجہ حرارت کے لیے درجہ بند، اوور ہیڈ یا انڈر فلور چلتے ہیں۔
وہ کیبنٹ کی طرف نصب چھوٹے، مقامی پیچ پینلز میں ختم ہو جاتے ہیں، جس سے گلیارے کے سامنے آنے والے جمپروں کی لمبائی کو کم سے کم کر دیا جاتا ہے- سے- گلیارے کی منتقلی۔ یہ نقطہ نظر مستقل لنک (ٹرنک) کے استحکام کو ترجیح دیتا ہے اور تھرمل اثرات کو چھوٹے، زیادہ قابل انتظام پیچ حصوں میں مقامی بناتا ہے۔
فائبر کا انتخاب: G.652.D سے آگے
معیاری سنگل-موڈ فائبر (ITU-T G.652.D) کا پہلے سے طے شدہ انتخاب اکثر تیز میلان والے کنٹینمنٹ ماحول کے لیے ناکافی ہوتا ہے۔ دو متبادل موجود ہیں:
موڑ-غیر حساس ریشے (ITU-T G.657.A1/B3):
میکرو- اور مائیکرو- موڑنے والے نقصانات کا مقابلہ کرنے کے لیے ایک ترمیم شدہ ریفریکٹیو انڈیکس پروفائل کے ساتھ ڈیزائن کیا گیا ہے۔ کنٹینمنٹ کے منظر نامے میں، G.657 فائبر تھرمل تناؤ کی وجہ سے ہونے والی کشندگی کے اسپائکس کو کم کر سکتا ہے۔ تاہم، تجارتی بند-میں معیاری G.652 ریشوں کے ساتھ ممکنہ طور پر زیادہ اسپلائس نقصان شامل ہے اگر بنیادی سیدھ مکمل نہیں ہے، اور ایک معمولی قیمت پریمیم۔
کم-نقصان، کم-مائیکرو-موڑنے والی حساسیت کے ریشے:
کارننگ اور OFS جیسے وینڈرز انتہائی-کم نقصان (ULL) فائبرز پیش کرتے ہیں جو شیشے کو بیرونی میکانکی دباؤ سے الگ کرنے کے لیے انجنیئر کردہ کوٹنگ سسٹم کے ساتھ ایک کم کشندگی کے گتانک کو جوڑتے ہیں۔ مثال کے طور پر، Corning's SMF-28® ULL فائبر -20 ڈگری سے 85 ڈگری تک درجہ حرارت کی حد کے لیے 0.02 dB/km سے کم کا ایک عام کشندگی کا اضافہ بتاتا ہے، ایک ایسی تصریح جو براہ راست کنٹینمنٹ چیلنج کو حل کرتی ہے۔ لاگت نمایاں طور پر زیادہ ہے، بنیادی طور پر ڈیٹا سینٹر کے اندر طویل فاصلے، DCI، یا الٹرا ڈینس ویو لینتھ ڈویژن ملٹی پلیکسنگ (DWDM) لنکس میں اس کے استعمال کا جواز پیش کرتا ہے جہاں نقصان کے اثرات کا ہر dB پہنچتا ہے اور اسپیکٹرل کارکردگی۔
توثیق اور نگرانی: میلان دیکھنا
پوسٹ-تعینات کی توثیق کو تھرمل اثرات کا حساب دینا چاہیے۔ ایک درجے کے-1 انضمام کے ٹیسٹ میں "مستحکم-ریاست" آپریشنل حالات کے تحت انجام دیا جانے والا OTDR اور اندراج نقصان کی پیمائش شامل ہونی چاہیے- کنٹینمنٹ فعال اور پیداوار کے IT لوڈ کے نمائندے کے ساتھ۔ ٹھنڈے، بیکار ادوار کے دوران لیے گئے نشانات کا موازنہ کرنے سے کشندگی کے واقعات کا پتہ چل سکتا ہے جو صرف تھرمل تناؤ میں ظاہر ہوتے ہیں۔ مزید برآں، ڈسٹری بیوٹڈ ٹمپریچر سینسنگ (DTS) سسٹمز، جو خود فائبر کو بطور سینسر استعمال کرتے ہیں، درجہ حرارت کے درست پروفائل کا نقشہ بنانے کے لیے اہم ٹرنکنگ راستوں پر تعینات کیا جا سکتا ہے۔ یہ ڈیٹا مخصوص کابینہ کے مقامات پر ہاٹ سپاٹ کی نشاندہی کر سکتا ہے یا جہاں کیبل کے راستے کنٹینمنٹ کی رکاوٹوں کی خلاف ورزی کرتے ہیں، ہدف شدہ تدارک کی رہنمائی کرتے ہیں۔
بالآخر، موجود ڈیٹا سینٹرز کے لیے فائبر انفراسٹرکچر کو ڈیزائن کرنا محض رابطے سے آگے بڑھتا ہے۔ اس کے لیے درجہ حرارت کو پہلے-آرڈر ڈیزائن پیرامیٹر کے طور پر استعمال کرنا، تھرمل سائیکلنگ کے لیے میکانکی لچک کے لیے کیبلز اور پینلز کا انتخاب کرنا، اور نمائش کو کم سے کم کرنے کے لیے اسٹریٹجک طریقے سے ایک دوسرے سے جڑے ہوئے مقامات کی ضرورت ہے۔ مقصد تھرمل گریڈینٹ سے لڑنا نہیں ہے، بلکہ ایک ایسے کیبلنگ پلانٹ کو انجینئر کرنا ہے جو اس کے اندر آپٹیکل طور پر مستحکم رہے، اس بات کو یقینی بناتے ہوئے کہ توانائی کی کارکردگی کا حصول سگنل کی سالمیت کی قیمت پر نہ آئے۔ معیاری اور پریمیم فائبر کے درمیان انتخاب، یا سنٹرلائزڈ بمقابلہ تقسیم شدہ پیچ پینل لے آؤٹ، متوقع درجہ حرارت کے ڈیلٹا کے تفصیلی تجزیہ، لنک کے نقصان کے بجٹ کی تنقید، اور کیبل پلانٹ کی عمر کے دوران ملکیت کی کل لاگت پر منحصر ہے۔
